Hướng Dẫn Lắp Đặt Rờ Le Bảo Vệ Mất Pha RM22TR33

Sau đây chúng tôi xin hướng dẫn sơ đồ lắp đặt rờ le bảo vệ mất pha RM22TR33 của schneider.

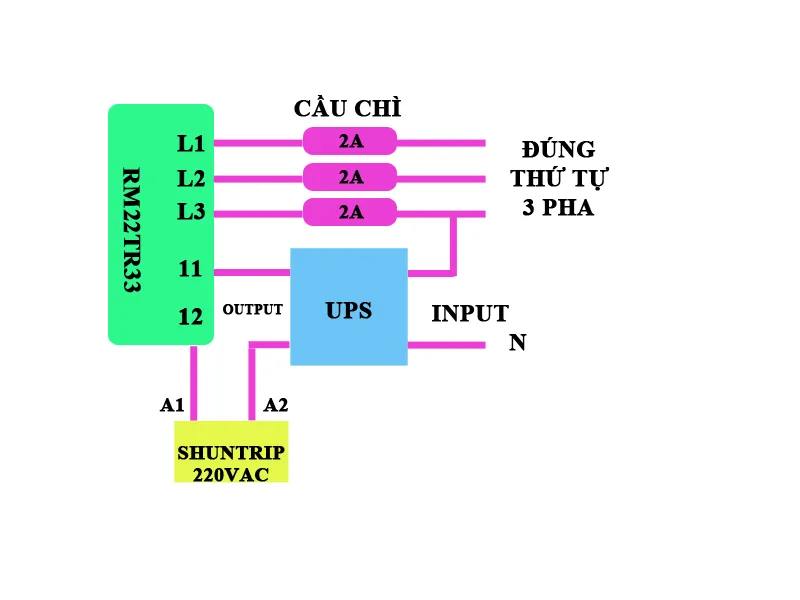

Cách 1: Khi mình sử dụng aptomat MCCB để đóng cắt thì phải sử dụng thêm 1 thiết bị đó là shuntrip (shuntrip hiểu nôm na là 1 cái motor mini được lắp trong thân aptomat. Khi cấp điện cho shuntrip thì nó sẽ quay đá vào lưỡi gà của aptomat để aptomat nhảy xuống). Chính vì shuntrip chỉ tác dụng khi còn nguồn điện nên phải có bộ phận xạc acquy +acquy (nếu sử dụng acquy thì shuntrip sẽ là 24VDC) hoặc là UPS (nếu sử dụng UPS thì phải sử dụng shuntrip 220VAC)

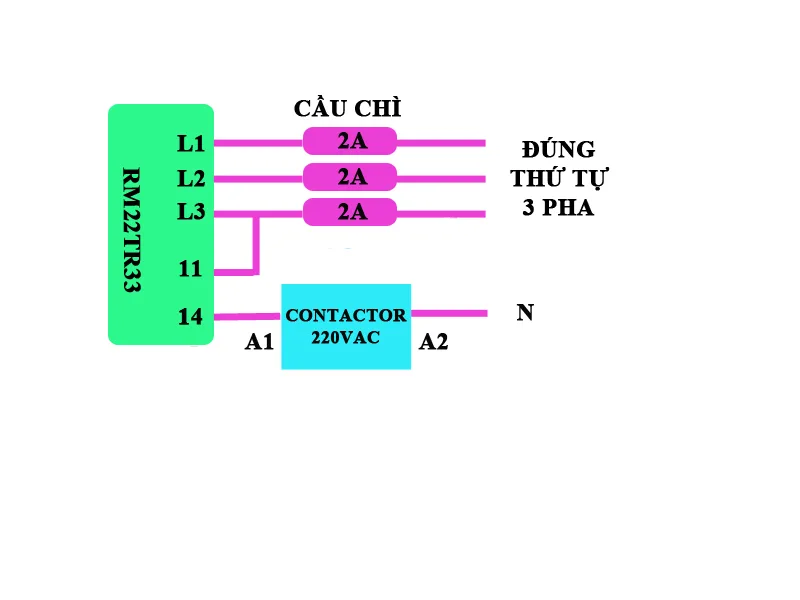

Cách 2: Khi mình sử dụng contactor (hay còn gọi là khởi động từ) để đóng cắt thì mọi thứ đơn giản hơn. Chỉ cần nối nguồn như hình bên dưới. Khi mất pha tiếp điểm 11 và 14 hở ra ngắt nguồn A1-A2 cho khởi động từ lúc này nguồn động lực cho thiết bị cũng được ngắt ra để được bảo vệ

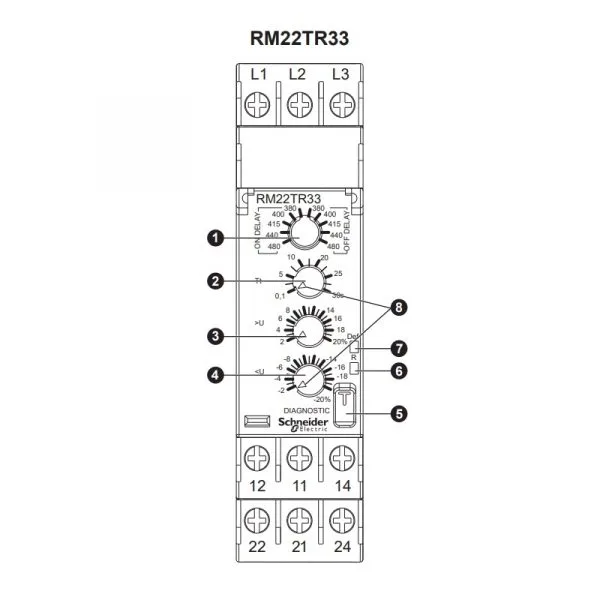

HƯỚNG DẪN ĐIỀU CHỈNH RỜ LE BẢO VỆ MẤT PHA RM22TR33

1.Voltage range / Of-Off delay selector switch / Dải điện áp/ Chọn chế độ thời gian đóng on delay hoặc off delay

2.Time delay adjustment potentiometer Tt / Dải thời gian bảo vệ

3.Overvoltage setting potentiometer. >U / Cài dải điện áp quá áp

4.Undervoltage setting potentiometer. <U / Cài dải điện áp thấp áp

5.Diagnostic button / Nút kiểm tra (mô phỏng trường hợp sự cố)

6.Relay output status. (yellow) LED. R (đèn báo trạng thái đầu ra của relay)

7.Fault detection status. (yellow). Def (đèn báo trạng thái lỗi)

8.Dial Pointer / Power Supply indication (green) LED / Đèn báo nguồn

9.Power status LED (green) Un
