Hướng Dẫn Lắp Và Đấu Dây Phụ Kiện Máy Cắt ACB Mitsubishi

Hướng dẫn lắp khóa liên động MI cho máy cắt không khí ACB Mitsubishi

Catalogue ACB Mitsubihi AE

Hướng dẫn vị trí lắp các phụ kiện vào ACB

1. MD (còn được ký hiệu MCH): Motor Xạc U1-U2
2. CC (còn được ký hiệu XF): Cuộn Đóng A1-A2
3. SHT (còn được ký hiệu MX): Cuộn Cắt C1-C2
4. UVT (còn được ký hiệu MN): Cuộn Bảo Vệ Thấp Áp D1-D2 cấp nguồn, DT1 -DT2 tác động
5. OCR Alarm: AL
6. Auxiliary Switch: AX
7. Push Button Cover (BC-L): Ốp Che Khoá Nút Bấm
8. Cylinder Lock (CYL): Khoá Bằng Xi Lanh
9. Counter (CNT): Bộ đế, số lần đóng ngắt

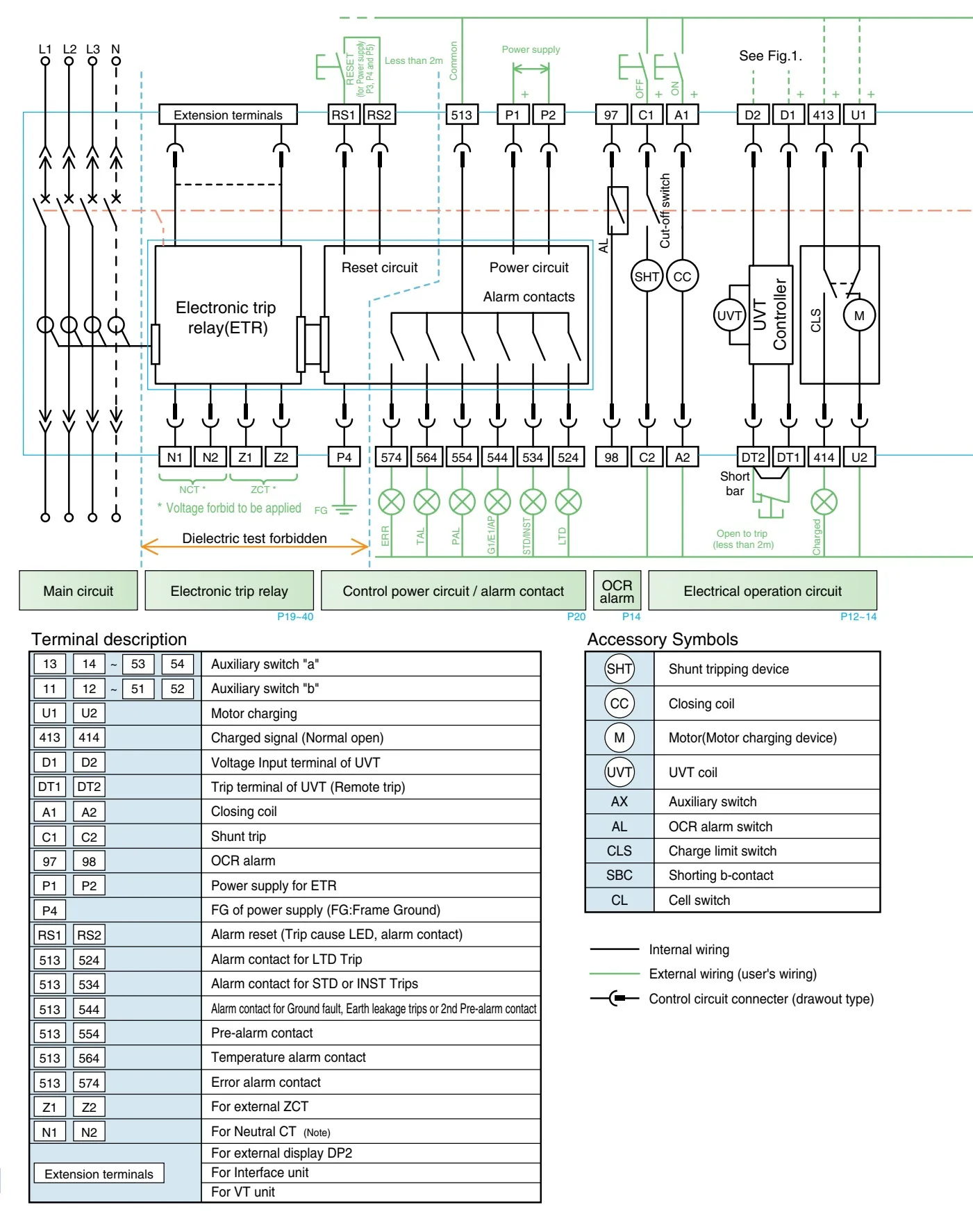

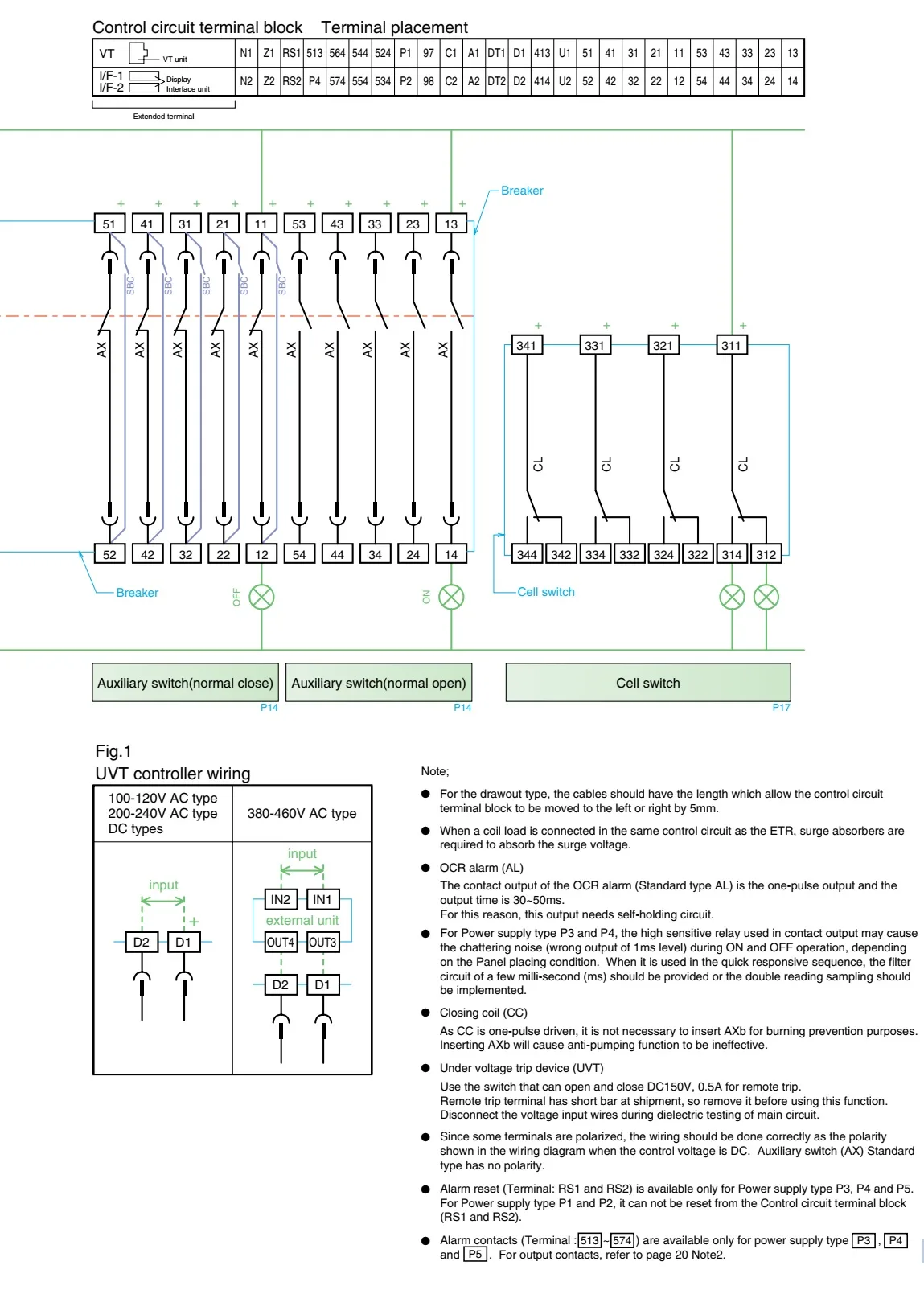

Dưới dây là sơ đồ và số chân ký hiệu của các phụ kiện
