Sơ Đồ Đấu Nối Làm ATS Bằng 2 ACB Với Bộ Điều Khiển Smartgen HAT553 HAT552

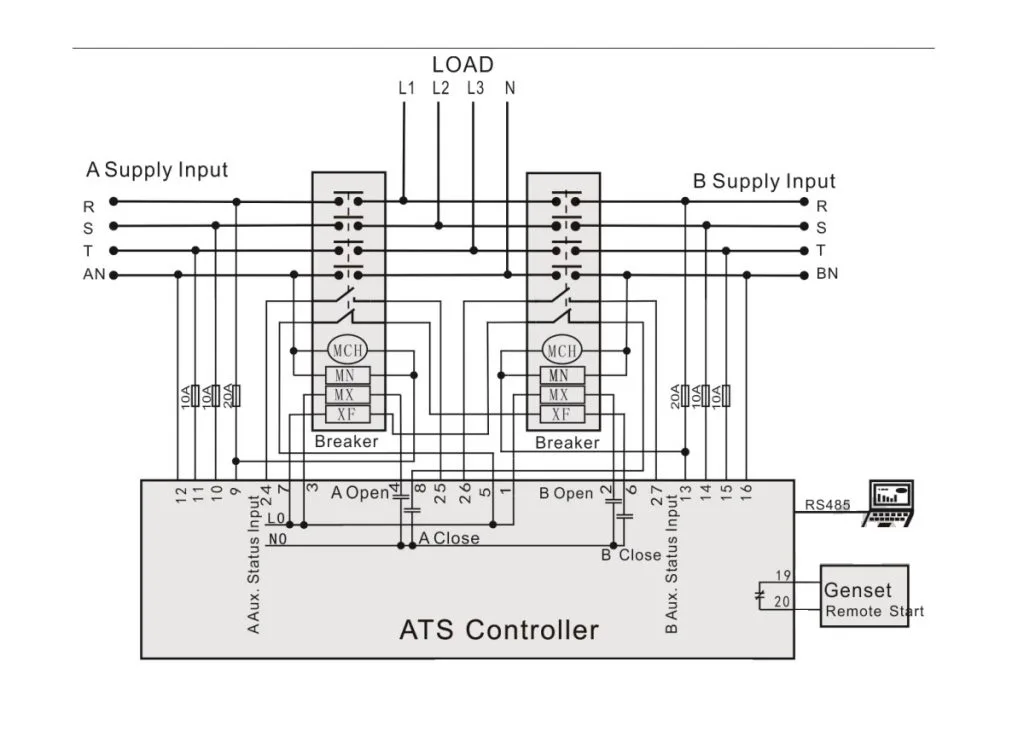

Chúng tôi xin chia sẻ cách làm bộ chuyển đổi 2 nguồn điện tự động bằng 2 máy cắt không khí ACB với bộ điều khiển ATS Smartgen HAT552 và HAT553 như sau:

MCH: Cuộn Motor ; MN: Bảo vệ thấp áp; MX: Cuộn Ngắt; XF: Cuộn Đóng
19, 20: 2 chân tiếp điểm nguội dùng để kích đề cho máy phát hoạt động
L0, N0: là điện áp cấp điều khiển cho mạch ATS này

Bộ điều khiển HAT553KM/HAT552KM có chức năng chuyển đổi nguồn nuôi bộ ATS . Chỉ khi Nguồn A và Nguồn B bình thường, bằng cách chuyển tiếp điểm NO và NC của Relay trung gian 1 và Relay trung gian 2 để cung cấp nguồn nuôi cho ATS. Ngõ ra nguồn nuôi ATS là LO và NO.Giá trị điện áp L và N có thể là của Nguồn A hoặc Nguồn B. Theo sơ đồ đấu nối bên dưới ta có: R1, N1 sẽ kết nối tuần tự R, AN Nguồn vào bên A; R2, N2 sẽ là R, BN Nguồn vào bên B
