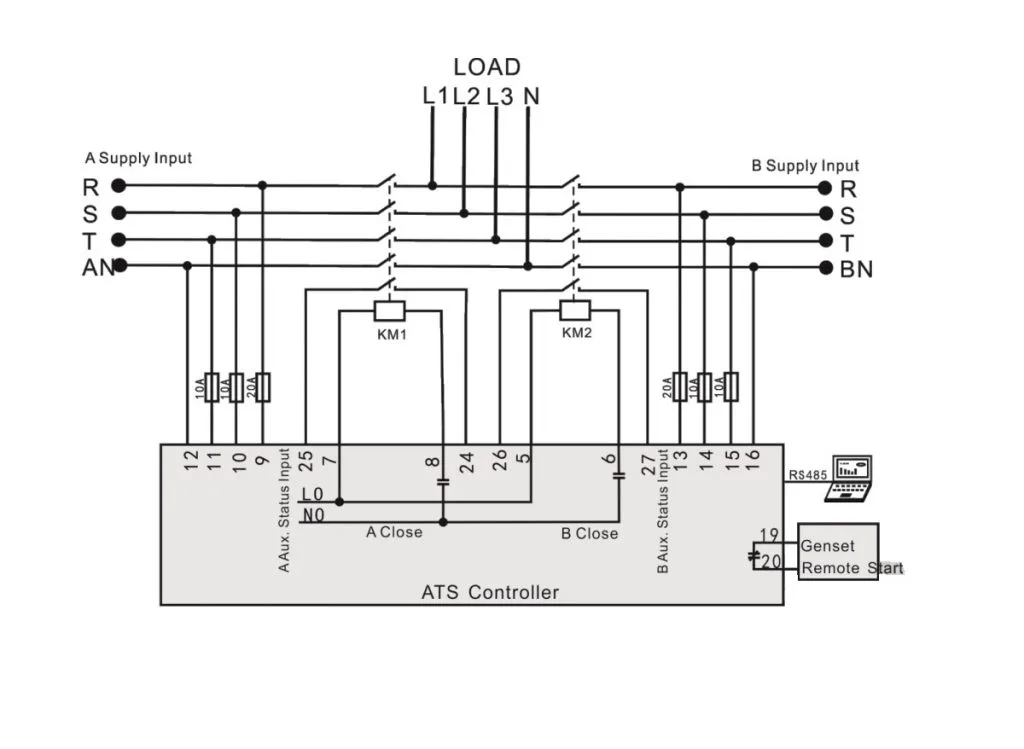

Sơ Đồ Đấu Nối Làm ATS Bằng 2 Contactor Với Bộ Điều Khiển Smartgen HAT553 HAT552

Chúng tôi xin chia sẻ cách làm bộ chuyển đổi 2 nguồn điện tự động bằng 2 khởi động từ contactor với bộ điều khiển ATS Smartgen HAT552 và HAT553 như sau:

9, 10, 11, 12 Lấy nguồn của lưới điện
13, 14, 15, 16 Lấy nguồn của máy phát
24, 25 Trạng Thái của contactor lưới điện
26, 27 Trạng thái của contactor máy phát
KM1: Cuộn hút của contactor lưới điện
KM2: Cuộn hút của contactor máy phát
19, 20: 2 chân tiếp điểm nguội dùng để kích đề cho máy phát hoạt động
L0, N0: là điện áp cấp điều khiển cho mạch ATS này
