Cách Chỉnh Các Thông Số Trên Aptomat MCCB

Đầu tiên là thông số Ir = dòng định mức CỦA TẢI

  • Ir = x In (Với In là dòng định mức CỦA MCCB ví dụ như 100A, 150A, 200A, 250A, 300A, 1000A…)
    Ví Dụ: MCCB có dòng định mức In=1000A trong khi đó dòng tải tối đa của tải chỉ có 500A. Vậy ta có thể thay đổi từ 1000A xuống 500A bằng cài đặt Ir = 0,5xIn =0,5×1000 = 500A
  • Tại sao ta không dùng luôn MCCB có dòng định mức 1000A? Do họ đã tính toán đến việc mở rộng tải sau này, chẳng hạn dòng tải tăng từ 1000A đến 1800A ta chỉ việc điều chỉnh dòng cài đặt Ir = 0,9xIn =0,9×2000 = 1800A, vì vậy sẽ đơn giản hơn khi ta phải thay mới một MCCB khác và các phụ kiện đi kèm đồng thời chi phí cũng giảm đi rất nhiều.

Tr (s):

  • Ta sẽ đi phân tích vùng bảo vệ quá tải từ VD trên:

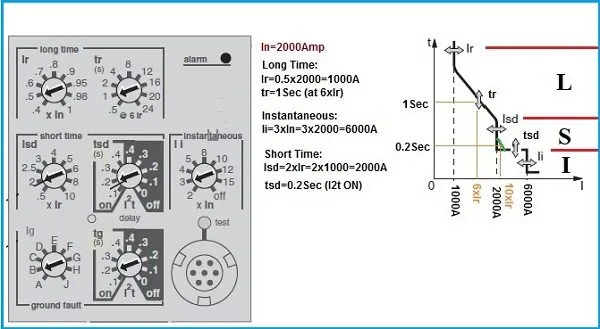

– Ir = 1000A, tr = 1 Sec (tại 6Ir). Tức khi ta bơm dòng 6Ir = 6000 A thì MCCB sẽ cắt quá tải với thời gian 1s.

– Nếu ta bơm dòng 5Ir mà vẫn cài đặt tr = 1 Sec thì thời gian cắt quá tải thực tế là bao nhiêu? Lúc này phải xem đường đặc tính trong catalog , ta dóng giá trị 5Ir lên đường đặc tính tr = 1s thì sẽ ra thời gian cắt quá tải cần tìm.
