Cách Lắp Công Tơ Điện 3 Pha Gián Tiếp Đơn Giản Dễ Hiểu

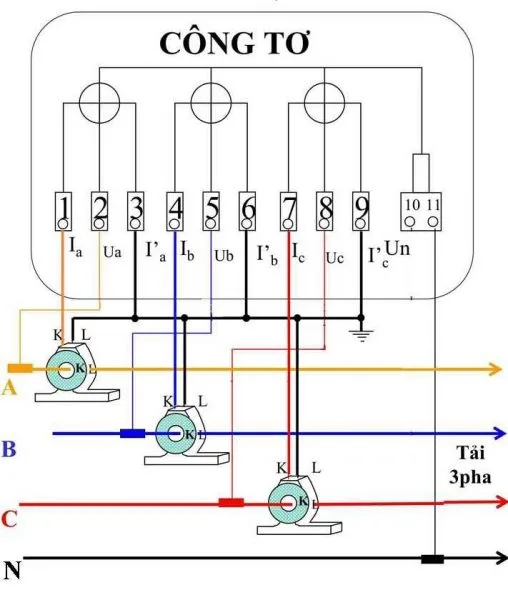

Công tơ điện 3 pha được sử dụng rộng rãi trong dân dụng và công nghiệp với chức năng đo công suất tiêu thụ. Để lắp 1 công tơ điện gián tiếp thì các bạn sẽ lắp theo sơ đồ bên dưới

Vì là công tơ 3 pha nên nó sẽ chia ra ba nhóm là Nhóm A 1,2,3        Nhóm B 4,5,6       Nhóm C 7, 8, 9

Mình sẽ ví dụ đấu 1 nhóm A (dùng dây có tiết diện từ 0.5mm đến 1.5mm để đấu nối là hợp lý nhất)

Số 1 trên đồng hồ nối với cực K của biến dòng (cục tròn màu đen)

Số 2 trên đồng hồ nối với dây pha A

Số 3 trên đồng hồ nối với cực L của biến dòng và NỐI ĐẤT

Nhóm B và C làm tương tự như nhóm A

Còn mục 11 mình đem nối với dây nguội (N)

Lưu ý: trên biến dòng có ký hiệu đầu chữ K và đầu chữ L phải đấu ĐÚNG CỰC

Điều mà mình nghĩ khá nhiều người cũng thắc mắc là khi nào mình biết để chọn loại đồng hồ đo trực tiếp hay gián tiếp. Vì vậy mình xin giải đáp như sau:

Đồng hồ trực tiếp họ sản xuất cho dòng maximum là 100A. Nếu bạn không phải là dân điện thì cứ nhìn theo cái Aptomat (CB tổng) nếu trên 100A thì xài gián tiếp còn dưới 100A thì xài trực tiếp
