Cách Xác Định 6 Đầu Dây Động Cơ Motor 3 Pha

Bước 1: Dùng Đồng Hồ VOM để thang đo x1

• Đánh ký hiệu ngẫu nhiên từ 1 tới 6 cho các đầu dây
• Dùng VOM đo đầu dây 1 với các đầu dây 2,3,4,5,6 nếu dây nào lên (kim đồng hồ lên) thì dây 1 với dây đó là 1 cặp (chung 1 cuộn dây)
• Tương tự cho các cặp tiếp theo. Lúc đó chúng ta sẽ có 3 cặp dây (mỗi cặp 2 dây)

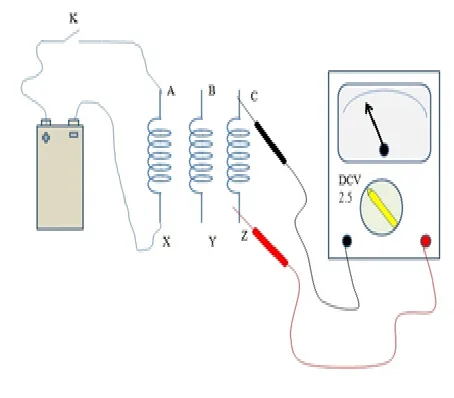

Bước 2: Sử dụng pin 9V và đồng hồ VOM để xác định đầu đầu cuối cuối của cuộn dây

• Lấy 1 cặp cuộn dây bất kỳ nối với 2 que của VOM (que đỏ là cuối, que đen là đầu)
• VOM bật qua thang đo DCmA
• Lấy 1 cặp cuộn dây tiếp theo nối với 2 cực của cục pin (chú ý + và -)
• Quan sát khi châm pin kim đồng hồ sẽ nhúc nhích (có thể lên hoặc xuống)

Nếu lên: thì dây đang nằm ở cực + của pin là đầu

Nếu kim lùi: thì dây đang nằm ở cực + của pin là cuối

Cặp còn lại làm tương tự

đưa pin qua cặp dây còn lại

Nếu lên: thì dây đang nằm ở cực + của pin là đầu

Nếu kim lùi: thì dây đang nằm ở cực + của pin là cuối
