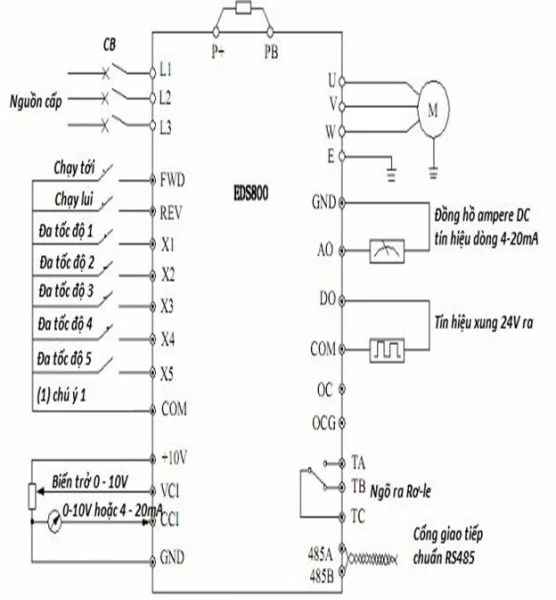

Sơ Đồ Đâu Nối Điều Khiển Biến Tần ENC EDS800
Mã | Chức năng | Dãy cài đặt | Đơn vị | Giá trị bắt đầu |
F0.00 | Tần số ngõ vào | 0 – Biến trở trên bàn phím.
4 – Biến trở ngoài |
||
F0.02 | Lệnh chạy ngoài | 0 – RUN trên bàn phím
1 – Điều khiển ngoại vi |
||
F0.08 | Thời gian tăng tốc | 0.1-60.0s | ||
F0.09 | Thời gian giảm tốc | 0.1-60.0s | ||
F0.10 | Giới hạn tần số trên | Fmin-400Hz | ||
F1.05 |
Chế độ dừng |
0 – dừng có giảm tốc
1 – dừng tự do 2 – dừng có giảm tốc + thắng DC |
||
F2.05 | Tần số sóng mang | 2-15.0k | ||
F2.06 | Tần số chạy JOG | 0.1-50Hz | ||
F2.07 | Thời gian tăng JOG | 0.1-60.0s | ||
F2.08 | Thời gian giảm JOG | 0.1-60.0s | ||
F2.13 | Reset về mặc định | 1111 | ||
F3.28 | Cài đặt thông số hiển thị |
0 – tần số cài đặt |
||
F3.30 | Chức năng ngõ relay | 00 | ||
F5.00 | Chế độ chạy 3 dây cho chân x1 | 19 | ||
F5.08 | Chọn chế độ chạy 3 dây | 2 | ||
F7.03 | Tần số max đưa vào VCI tương ứng khi dùng biến trở ngoài | 0.00-Fmax | ||
F9.08 | Điểm chặn điện áp | 120-150% |
Đấu relay: TC Chân chung, TA thường hở, TB thường đóng
TA kéo về đèn chạy, TB kéo về đèn dừng
