Catalogue Quy Cách Cáp Nhôm AXV AL/XLPE/PVC Cadivi

TỔNG QUAN

Cáp AXV dùng cho hệ thống truyền tải và phân phối điện, cấp điện áp 0,6/1 kV, lắp đặt cố định.

TIÊU CHUẨN ÁP DỤNG

• TCVN 5935-1/ IEC 60502-1
• TCVN 6612/ IEC 60228

NHẬN BIẾT LÕI

Bằng băng màu:

Cáp 1 lõi: Màu tự nhiên, không băng màu.

Cáp nhiều lõi: Màu đỏ – vàng – xanh dương – không băng màu (trung tính) – xanh lục (TER).

Hoặc theo yêu cầu khách hàng.

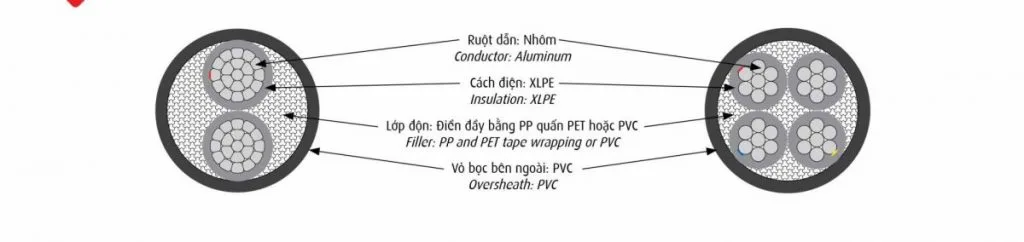

CẤU TRÚC

ĐẶC TÍNH KỸ THUẬT

Cấp điện áp U₀/U: 0,6/1 kV.	Rated voltage U₀/U: 0,6/1 kV.
Điện áp thử: 3,5 kV (5 phút).	Test voltage: 3,5 kV (5 minutes).
Nhiệt độ làm việc dài hạn cho phép của ruột dẫn là 90^OC.	Maximum conductor temperature for normal operation is 90^OC.
Nhiệt độ cực đại cho phép của ruột dẫn khi ngắn mạch trong thời gian không quá 5 giây là 250^oC.	Maximum conductor temperature for short-circuit (5s maximum duration) is 250^OC.

5.1 – CÁP AXV – 1 ĐẾN 4 LÕI. AXV CABLE – 1 TO 4 CORES.

Ruột dẫn Conductor				Chiều dày cách điện danh nghĩa Nominal thickness of insulation	Chiều dày vỏ danh nghĩa Nominal thickness of sheath				*Đường kính tổng gần đúng⁽⁾** Approx. overall diameter				*Khối lượng cáp gần đúng⁽⁾** Approx. mass
Tiết diện danh nghĩa Nominal area	Kết cấu Structure	*Đường kính ruột dẫn gần đúng⁽⁾** Approx. conductor diameter	Điện trở DC tối đa ở 20 ⁰C Max. DC resistance at 20 ⁰C		1 Lõi Core	2 Lõi Core	3 Lõi Core	4 Lõi Core	1 Lõi Core	2 Lõi Core	3 Lõi Core	4 Lõi Core	1 Lõi Core	2 Lõi Core	3 Lõi Core	4 Lõi Core
mm²	N⁰/mm	mm	Ω/km	mm	mm	mm	mm	mm	mm	mm	mm	mm	kg/km	kg/km	kg/km	kg/km
10	CC	3,75	3,08	0,7	1,4	1,8	1,8	1,8	7,5	13,7	14,6	15,9	71	181	220	269
16	CC	4,65	1,91	0,7	1,4	1,8	1,8	1,8	8,4	15,5	16,5	18,1	93	237	292	362
25	CC	5,80	1,20	0,9	1,4	1,8	1,8	1,8	9,9	18,6	19,9	21,8	131	336	419	524
35	CC	6,85	0,868	0,9	1,4	1,8	1,8	1,8	11,0	20,7	22,1	24,4	160	411	516	648
50	CC	8,00	0,641	1,0	1,4	1,8	1,8	1,9	12,3	23,4	25,0	27,8	211	539	685	879
70	CC	9,70	0,443	1,1	1,4	1,8	1,9	2,0	14,3	27,3	29,4	32,7	291	739	963	1238
95	CC	11,30	0,320	1,1	1,5	2,0	2,0	2,1	16,0	30,8	33,0	36,7	377	960	1238	1595
120	CC	12,80	0,253	1,2	1,5	2,1	2,1	2,3	17,6	34,2	36,6	40,9	459	1181	1528	1987
150	CC	14,13	0,206	1,4	1,6	2,2	2,3	2,4	19,6	38,0	40,9	45,9	575	1469	1923	2488
185	CC	15,70	0,164	1,6	1,6	2,3	2,4	2,6	21,6	42,1	45,7	51,0	692	1786	2349	3048
240	CC	18,03	0,125	1,7	1,7	2,5	2,6	2,8	24,3	48,0	51,6	57,5	890	2306	3024	3925
300	CC	20,40	0,100	1,8	1,8	2,7	2,8	3,0	27,0	53,5	57,5	64,1	1116	2891	3797	4927
400	CC	23,20	0,0778	2,0	1,9	2,9	3,1	3,3	30,4	60,2	64,9	72,8	1407	3653	4827	6271
500	CC	26,20	0,0605	2,2	2,0	–	–	–	34,0	–	–	–	1777	–	–	–
630	CC	30,20	0,0469	2,4	2,2	–	–	–	38,8	–	–	–	2330	–	–	–

5.2 – CÁP AXV – 3 PHA + 1 TRUNG TÍNH. AXV CABLE – 3 PHASE +1 NEUTRAL CORES.

Tiết diện danh nghĩa Nominal area	Lõi pha – Phase conductor					Lõi trung tính – Neutral conductor					Chiều dày vỏ danh nghĩa Nominal thickness of sheath	Đường kính tổng *gần đúng⁽⁾** Approx. overall diameter	*Khối lượng cáp gần đúng⁽⁾** Approx. mass
Tiết diện danh nghĩa Nominal area	Tiết diện danh nghĩa Nominal area	Kết cấu Structure	*Đường kính ruột dẫn gần đúng⁽⁾** Approx. conductor diameter	Chiều dày cách điện danh nghĩa Nominal thickness of insulation	Điện trở DC tối đa ở 20 ⁰C Max. DC resistance at 20 ⁰C	Tiết diện danh nghĩa Nominal area	Kết cấu Structure	*Đường kính ruột dẫn gần đúng⁽⁾** Approx. conductor diameter	Chiều dày cách điện danh nghĩa Nominal thickness of insulation	Điện trở DC tối đa ở 20 ⁰C Max. DC resistance at 20 ⁰C	Chiều dày vỏ danh nghĩa Nominal thickness of sheath		*Khối lượng cáp gần đúng⁽⁾** Approx. mass
mm²	mm²	N⁰/mm	mm	mm	Ω/km	mm²	N⁰/mm	mm	mm	Ω/km	mm	mm	kg/km
3×16 + 1×10	16	CC	4,65	0,7	1,91	10	CC	3,75	0,7	3,08	1,8	17,5	336
3×25 + 1×16	25	CC	5,80	0,9	1,20	16	CC	4,65	0,7	1,91	1,8	20,9	483
3×35 + 1×16	35	CC	6,85	0,9	0,868	16	CC	4,65	0,7	1,91	1,8	22,8	573
3×35 + 1×25	35	CC	6,85	0,9	0,868	25	CC	5,80	0,9	1,20	1,8	23,7	617
3×50 + 1×25	50	CC	8,00	1,0	0,641	25	CC	5,80	0,9	1,20	1,8	26,2	779
3×50 + 1×35	50	CC	8,00	1,0	0,641	35	CC	6,85	0,9	0,868	1,8	26,8	811
3×70 + 1×35	70	CC	9,70	1,1	0,443	35	CC	6,85	0,9	0,868	1,9	30,5	1078
3×70 + 1×50	70	CC	9,70	1,1	0,443	50	CC	8,00	1,0	0,641	2,0	31,5	1149
3×95 + 1×50	95	CC	11,30	1,1	0,320	50	CC	8,00	1,0	0,641	2,1	34,5	1416
3×95 + 1×70	95	CC	11,30	1,1	0,320	70	CC	9,70	1,1	0,443	2,1	35,7	1508
3×120 + 1×70	120	CC	12,80	1,2	0,253	70	CC	9,70	1,1	0,443	2,2	38,8	1789
3×120 + 1×95	120	CC	12,80	1,2	0,253	95	CC	11,30	1,1	0,320	2,2	39,7	1879
3×150 + 1×70	150	CC	14,13	1,4	0,206	70	CC	9,70	1,1	0,443	2,3	42,3	2154
3×150 + 1×95	150	CC	14,13	1,4	0,206	95	CC	11,30	1,1	0,320	2,4	43,4	2264
3×185 + 1×95	185	CC	15,70	1,6	0,164	95	CC	11,30	1,1	0,320	2,5	47,6	2674
3×185 + 1×120	185	CC	15,70	1,6	0,164	120	CC	12,80	1,2	0,253	2,5	48,5	2771
3×240 + 1×120	240	CC	18,03	1,7	0,125	120	CC	12,80	1,2	0,253	2,7	53,5	3424
3×240 + 1×150	240	CC	18,03	1,7	0,125	150	CC	14,13	1,4	0,206	2,7	54,6	3553
3×240 + 1×185	240	CC	18,03	1,7	0,125	185	CC	15,70	1,6	0,164	2,8	56,0	3713
3×300 + 1×150	300	CC	20,40	1,8	0,100	150	CC	14,13	1,4	0,206	2,9	59,6	4300
3×300 + 1×185	300	CC	20,40	1,8	0,100	185	CC	15,70	1,6	0,164	2,9	60,8	4442
3×400 + 1×185	400	CC	23,20	2,0	0,0778	185	CC	15,70	1,6	0,164	3,1	67,4	5419
3×400 + 1×240	400	CC	23,20	2,0	0,0778	240	CC	18,03	1,7	0,125	3,2	69,1	5674

– CC : Ruột dẫn tròn xoắn ép chặt – Circular Compacted Stranded Conductor.

– (*) : Giá trị tham khảo – Đây là giá trị ước tính đường kính, ước tính khối lượng sản phẩm nhằm phục vụ cho công tác thiết kế, vận chuyển, lưu kho sản phẩm. Không phải là chỉ tiêu đánh giá chất lượng sản phẩm.
