Catalogue Quy Cách Dây Cáp Điện CV Cu/PVC Cadivi

TỔNG QUAN

Cáp điện lực CV dùng cho hệ thống truyền tải và
phân phối điện, cấp điện áp 0,6/1 kV, lắp đặt cố định.

TIÊU CHUẨN ÁP DỤNG

AS/NZS 5000.1
AS/NZS 1125

NHẬN BIẾT LÕI

Bằng màu cách điện: Màu đen. By color of insulation: Black.
• Hoặc theo yêu cầu khách hàng. Or by customer’s requirement.

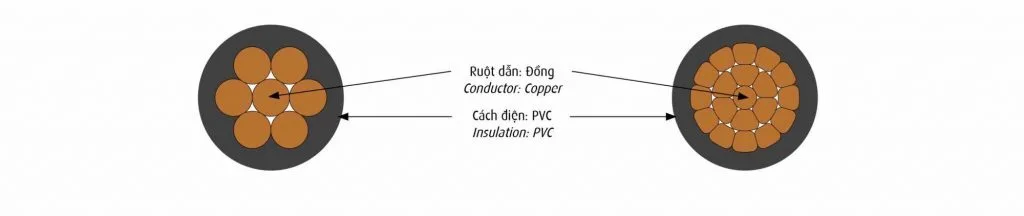

CẤU TRÚC

ĐẶC TÍNH KỸ THUẬT

Cấp điện áp U₀/U: 0,6/1 kV.	Rated voltage U₀/U: 0,6/1 kV.
Điện áp thử: 3,5 kV (5 phút).	Test voltage: 3,5 kV (5 minutes).
Nhiệt độ làm việc dài hạn cho phép của ruột dẫn là 70^OC.	Maximum conductor temperature for normal operation is 70^OC.
Nhiệt độ cực đại cho phép của ruột dẫn khi ngắn mạch trong thời gian không quá 5 giây là:	Maximum conductor temperature for short-circuit (5s maximum duration) is:
140^OC, với tiết diện lớn hơn 300mm². 160^OC, với tiết diện nhỏ hơn hoặc bằng 300mm².	140^OC with nominal area larger than 300mm². 160^OC with nominal area up to and include 300mm².

Ruột dẫn-Conductor				Chiều dày cách điện danh nghĩa	Đường kính tổng gần đúng (*)	Khối lượng dây gần đúng (*)
Tiết diện danh định	Kết cấu	Đường kính ruột dẫn gần đúng (*)	Điện trở DC tối đa ở 20⁰C	Chiều dày cách điện danh nghĩa	Đường kính tổng gần đúng (*)	Khối lượng dây gần đúng (*)
Nominal Area	Structure	Approx. conductor diameter	Max. DC resistance at 20⁰C	Nominal thickness of insulation	Approx. overall diameter	Approx. mass
mm²	N⁰ /mm	mm	Ω/km	mm	mm	kg/km
1,0 (E)	7/0,425	1,28	18,1 ^(**)	0,6	2,5	14
1,5 (E)	7/0,52	1,56	12,1 ^(**)	0,6	2,8	20
2,5 (E)	7/0,67	2,01	7,41	0,7	3,4	32
1,0	7/0,425	1,28	18,1 ^(**)	0,8	2,9	17
1,5	7/0,52	1,56	12,1 ^(**)	0,8	3,2	23
2,5	7/0,67	2,01	7,41	0,8	3,6	33
4,0	7/0,85	2,55	4,61	1,0	4,6	53
6,0	7/1,04	3,12	3,08	1,0	5,1	74
10 10 (CC)	7/1,35 7/(CC)	4,05 3,75	1,83 1,83	1,0 1,0	6,1 5,8	117 112
16	7/CC	4,65	1,15	1,0	6,7	165
25	7/CC	5,8	0,727	1,2	8,2	258
35	7/CC	6,85	0,524	1,2	9,3	346
50	19/CC	8,0	0,387	1,4	10,8	472
70	19/CC	9,7	0,268	1,4	12,5	676
95	19/CC	11,3	0,193	1,6	14,5	916
120	19/CC	12,7	0,153	1,6	15,9	1142
150	19/CC	14,13	0,124	1,8	17,7	1415
185	37/CC	15,7	0,0991	2,0	19,7	1755
240	37/CC	18,03	0,0754	2,2	22,4	2304
300	61/CC	20,4	0,0601	2,4	25,2	2938
400	61/CC	23,2	0,0470	2,6	28,4	3783
500	61/CC	26,2	0,0366	2,8	31,8	4805
630	61/CC	30,2	0,0283	2,8	35,8	6312

CC   Ruột dẫn tròn xoắn ép chặt – Circular Compacted Stranded Conductor
(*)   Giá trị tham khảo: để phục vụ cho công tác thiết kế, vận chuyển, lưu kho sản phẩm. Không phải là chỉ tiêu đánh giá chất lượng sản phẩm.
Reference value: for design purposes, transportation, storage products. Not for evaluating the quality of products.
(**) Giá trị của CADIVI tốt hơn quy định của tiêu chuẩn AS/NZS 1125    CADIVI’s values are better than AS/NZS 1125 standard ones.
(E): Cáp nối đất có màu cách điện xanh lục/vàng; khi tiết diện > 4 mm2, cáp (E) có kích cỡ tương tự cáp pha    (E): Ground wires with green/yellow
insulation, the sizes of (E) cables are similar to phase cables for nominal areas > 4mm2.
Ngoài ra CADIVI cũng có thể sản xuất các loại cáp khác có kết cấu và tiêu chuẩn theo yêu cầu khách hàng.
CADIVI is also committed to providing customized cable solution to suit any customer standards and requirements.
