Catalogue Quy Cách Dây Đồng Trần Xoắn Cadivi

TỔNG QUAN

Dây đồng trần xoắn – C sử dụng cho đường dây tải điện trên không, dây chống sét, tiếp đất…

TIÊU CHUẨN ÁP DỤNG

TCVN 5064 – 1994; TCVN 5064 : 1994/SĐ 1 : 1995

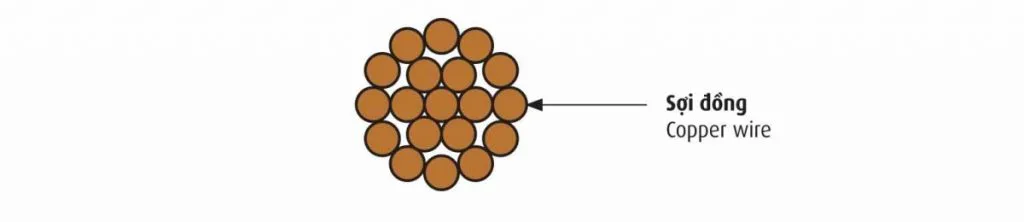

CẤU TRÚC


ĐẶC TÍNH KỸ THUẬT

 ĐẶC TÍNH KỸ THUẬT CỦA DÂY.                   TECHNICAL CHARACTERISTICS OF CONDUCTOR.

Tiết diện

danh định

Kết cấu

Đường kính ruột dẫn gần đúng (*)

Điện trở DC

tối đa ở 20°C

Khối lượng dây gần đúng (*)

Lực kéo đứt nhỏ nhất

Nominal area

Structure

Approx. conductor diameter

Max. DC resistance at 20°C

Approx. mass

Minimum breaking load

mm2

N0 /mm

mm

Ω/km

kg/km

N

10

7/1,35

4,05

1,8197

90

3758

16

7/1,70

5,10

1,1573

143

6031

25

7/2,13

6,39

0,7336

224

9463

35

7/2,51

7,53

0,5238

311

13141

50

7/3,00

9,00

0,3688

444

17455

70

19/2,13

10,65

0,2723

611

27115

95

19/2,51

12,55

0,1944

849

37637

120

19/2,80

14,00

0,1560

1056

46845

150

19/3,15

15,75

0,1238

1337

55151

185

37/2,51

17,57

0,1001

1657

73303

240

37/2,84

19,88

0,0789

2121

93837

300

37/3,15

22,05

0,0637

2610

107422

400

37/3,66

25,62

0,0471

3523

144988

– (*)     : Giá trị tham khảo – Đây là giá trị ước tính đường kính, ước tính khối lượng sản phẩm nhằm phục vụ cho công tác thiết kế, vận chuyển, lưu kho sản phẩm. Không phải là chỉ tiêu đánh giá chất lượng sản phẩm.

– (*)     : Reference value – This is the value to estimate the overall diameter, estimate the mass of products for design purposes, transportation, storage products. Not a value for evaluate the quality of products.
