Sơ Đồ Kết Nối Chân Com Từ PLC Omron Sang Màn Hình HMI Wecon

Sau đây mình xin chia sẻ về chân đấu nối cáp COM từ PLC Omron (CP1H) với màn hình HMI Wecon (PI3070ie)

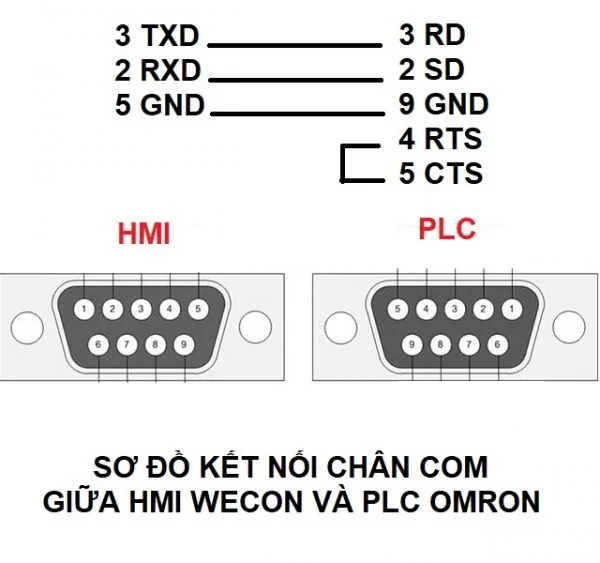

Chân số 3 bên HMI nối với chân số 3 bên PLC
Chân số 2 bên HMI nối với chân số 2 bên PLC
Chân số 5 bên HMI nối với chân số 9 bên PLC
Chân số 4 và 5 bên đầu PLC nối tắt lại với nhau

Khi kết nối thành công thì đèn COM trên màn hình HMI Wecon sẽ sáng
