Hướng Dẫn Đấu Công Tắc Đảo Chiều HY2 Cho Động Cơ Motor

Mình xin hướng dẫn mọi người đấu công tắc đảo chiều cho motor như sau:

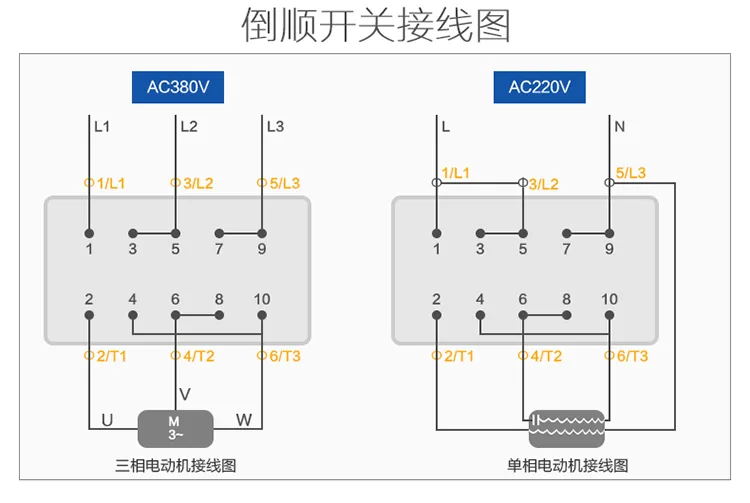

• Nếu motor của bạn là 3P 220 hoặc 3P 380V và bạn cũng có nguồn điện là 3P thì sẽ đấu như hình bên trái (L1, L2, L3 là nguồn điện 3P còn U, V, W là dây cấp cho motor)
• Còn nếu motor của bạn là 3P nhưng đấu về 1P 220V và bạn cũng có nguồn điện là 1P 220V thì sẽ đấu như hình bên trái (tương tự L, N là nguồn điện 1P 220V,

Cuộn chạy: sẽ đấu vào chân số 2 và chân N của nguồn điện
Tụ điện sẽ đấu vào chân 6 còn đầu kia nối tiếp với cuộn đề và cuộn đề sẽ nối về chân 10
