Hướng Dẫn Đo Điện Trở Tiếp Địa

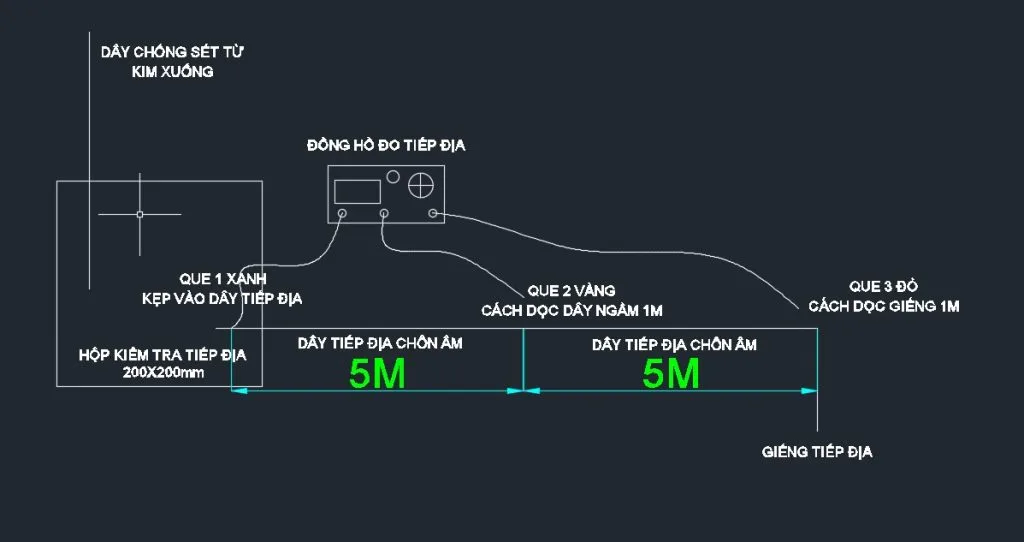

TRƯỜNG HỢP 1: KHOẢNG CÁCH TỪ HỘP KIỂM TRA ĐIỆN TRỞ ĐẾN GIẾNG TIẾP ĐỊA TỪ 9-10M

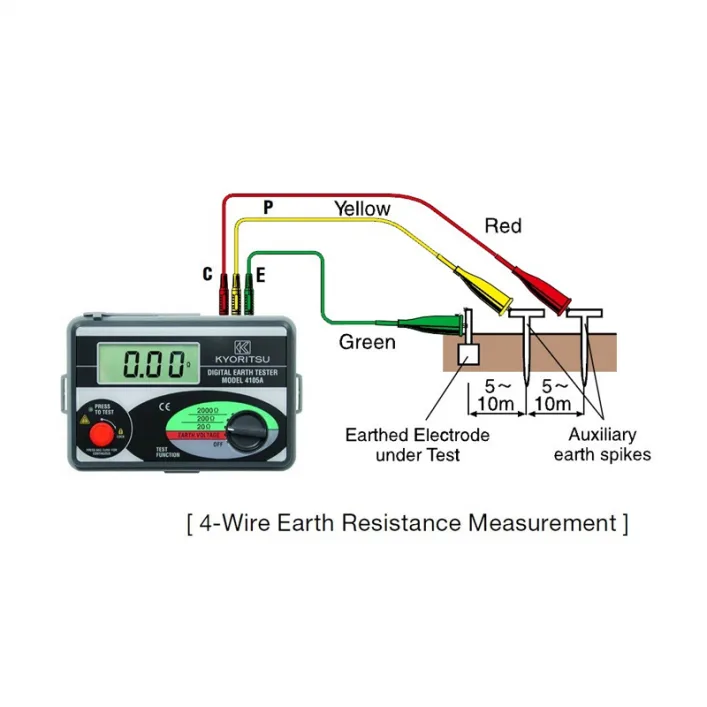

Bước 1: Kẹp que xanh của máy đo điện trở vào hộp kiêm tra điện trở (nhớ tháo dây từ hộp kiểm tra điện trở tới kim thu sét ra để tránh điện áp từ máy đó đi ngược lên kim thu sét)
Bước 2: Đo khoảng cách từ 4-5M (bám dọc theo dây thoát sét chôn ngầm dưới đất)
Lưu ý: cách từ 0.5m đến 1M so với dây thoát sét chôn ngầm. Ta đóng cọc và kẹp dây màu vàng của máy đo điện trở đất
Bước 3: Đo khoảng cách từ 4-5M (bám dọc theo dây thoát sét chôn ngầm dưới đất)
Lưu ý: cách từ 0.5m đến 1M so với dây thoát sét chôn ngầm. Ta đóng cọc và kẹp dây màu đỏ của máy đo điện trở đất
Bước 4: Gạt thang đo lên 2.000 ohm sau đó nhấn nút đỏ và xoay nút đỏ theo chiều ghi trên đồng hồ
Bước 5: Quan sát giá trị đo nếu số chưa hiển thị thì sẽ gạt về thang đo nhỏ hơn để đồng hồ hiển thị
Bước 6: Ghi lại giá trị đo được

TRƯỜNG HỢP 2: NẾU KHOẢNG CÁCH TỪ HỘP KIỂM TRA ĐIỆN TRỞ ĐẤT TỚI GIẾNG TIẾP ĐỊA QUÁ GẦN
thì ta sẽ tiến hành đóng theo hình tam giác (khoảng cách giữa các cọc dao động từ 4-5m)

Cách đó sẽ tiến hành như trường hợp 1
