Mô tả

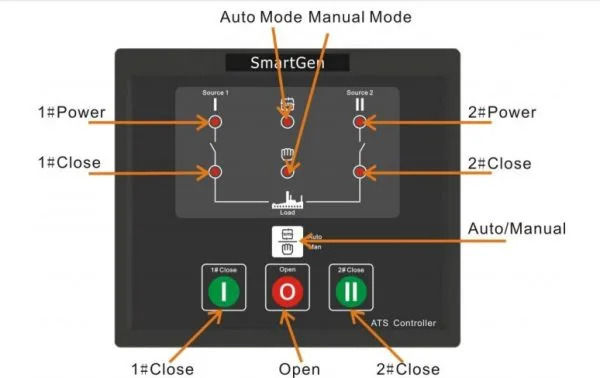

1# Power: đèn báo hiển thị trạng thái của hệ thống nguồn 1 (có thể là lưới điện hoặc máy phát)
2# Power: đèn báo hiển thị trạng thái của hệ thống nguồn 2 (có thể là lưới điện hoặc máy phát)
Đèn power: Nếu đèn không sáng = hệ thống nguồn không có điện
Nếu đèn chớp tắt (nháy) = hệ thống nguồn chưa ổn định (có thể mất pha, lệch pha, tần số chưa đạt, điện áp chưa ổn định)
1# Close: đèn báo hiển trị trạng thái hoạt động của ATS
2# Close:đèn báo hiển trị trạng thái hoạt động của ATS
Đèn hiển thị sáng bên nào thì bên đó đang đóng
Auto/Manual: Chế độ đóng ATS bằng tay hoặc bằng tự động (đèn nào sáng thì trạng thái đó sẽ hoạt động)

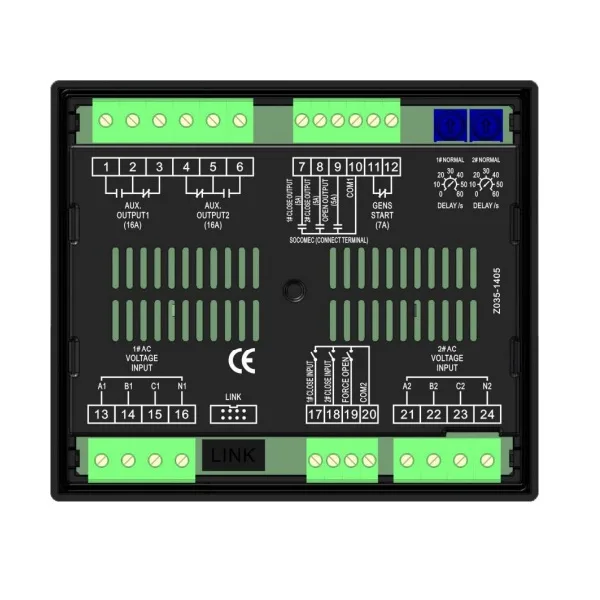

Sơ đồ đấu nối bộ điều khiển ATS tự động smart gen HAT530
