Sơ Đồ Đấu Dây Motor 3 Pha Chạy Đảo Chiều Thuận Nghịch

Mình xin hướng dẫn mọi người cách đấu nối sơ đồ điều khiển motor đảo chiều thuận nghịch bằng nút nhấn như sau:

AT: Aptomat tổng
KT: Khởi động từ (contactor) chạy chiều thuận
3 KT 5 : Tiếp điểm thường hở trên contactor
9 KT 11 : Tiếp điểm thường đóng trên contactor
KN: Khởi động từ (contactor) chạy chiều nghịch
3 KN 9 : Tiếp điểm thường hở trên contactor
5 KN 7 : Tiếp điểm thường đóng trên contactor
RN: Rờ le bảo vệ quá nhiệt
2 RN N: Tiếp điểm thường đóng trên rờ le nhiệt
M: Motor 3 pha
D: Nút nhấn dừng motor (mình xài thường đóng nhé)
MT: Nút nhấn chạy chiều thuận (mình xài thường hở nhé)
MN: Nút nhấn chạy chiều nghịch (mình xài thường hở nhé)

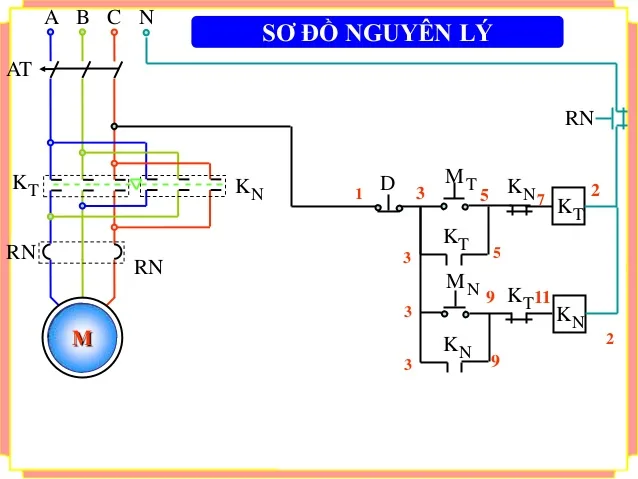

Sơ Đồ Đấu Dây Motor 3 Pha Chạy Thuận Nghịch
