Sơ Đồ Đấu Nối Bộ Chuyển Đổi Nguồn ATS Kyungdong Với HAT530

Để làm 1 bộ chuyển đổi nguồn điện tự động ATS ta cần chuẩn bị những thiết bị cơ bản như sau:

• 1 Bộ ATS của Hãng Kyungdong dòng KD06
• Bộ điều khiển smartgen HAT530 Link Sản Phẩm
• Cầu chì 2A + đế để bảo vệ từ nguồn điện vào bộ điều khiển

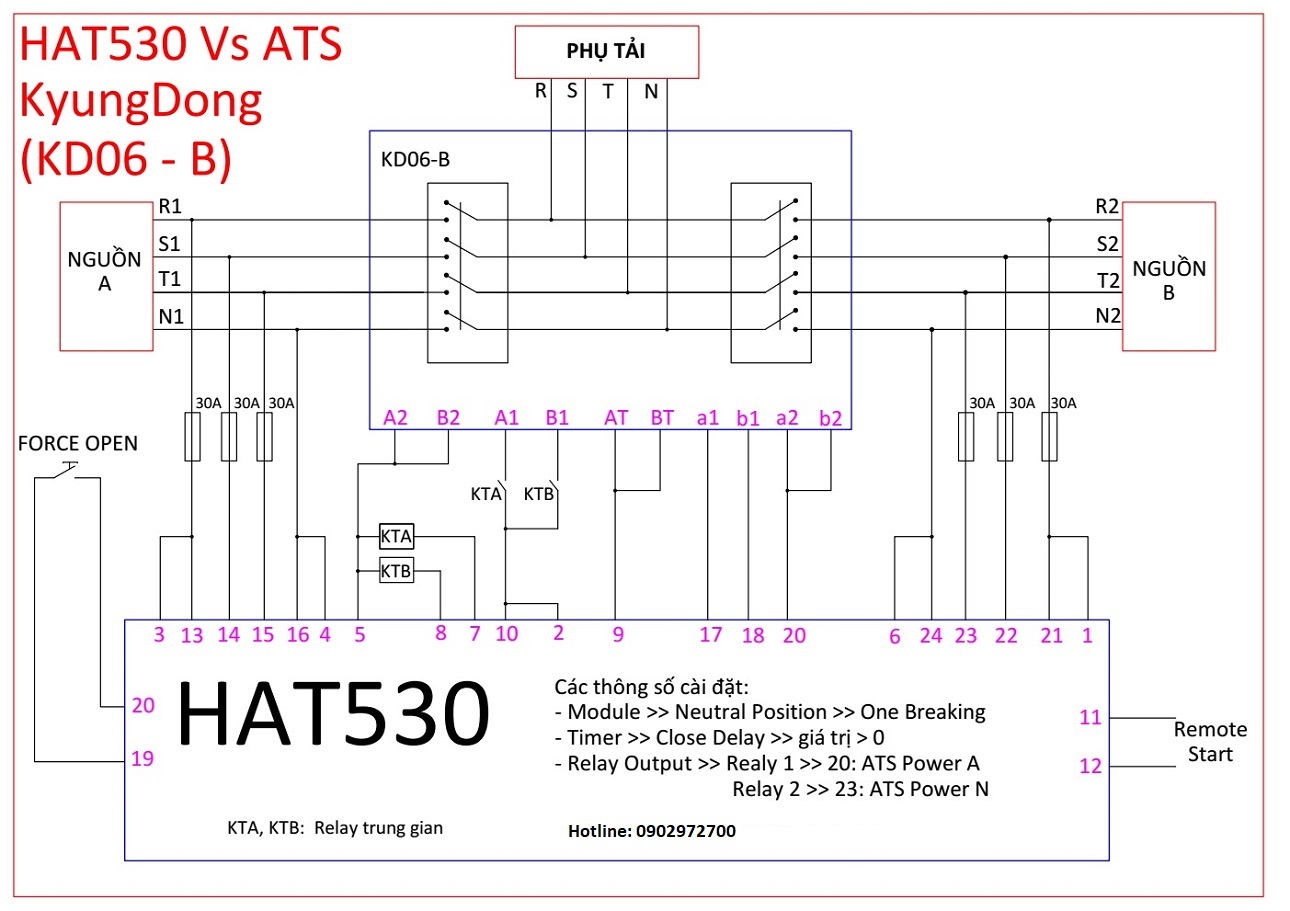

Sau đó chúng ta sẽ đấu theo sơ đồ như bên dưới:

Giải Thích:
KD06: là bộ ATS của Kyungdong được tích hợp sẵn thành 1 khối
ATS sẽ chuyển sang trạng thái A khi A1, A2 được cấp điện
ATS sẽ chuyển sang trạng thái B khi B1, B2 được cấp điện
Tiếp điểm a1, a2, b1, b2 là tiếp điểm báo trạng thái của ATS
KTA:, KTB là rờ le trung gian
HAT530 là bộ điều khiển ATS Smartgen
Remote Start: Tiếp điểm khởi động đề máy phát
