Để làm 1 bộ chuyển đổi nguồn điện tự động ATS ta cần chuẩn bị những thiết bị cơ bản như sau:
- 1 Bộ ATS của Hãng Osung dòng OSS-TN
- Bộ điều khiển smartgen HAT530 Link Sản Phẩm
- Cầu chì 2A + đế để bảo vệ từ nguồn điện vào bộ điều khiển

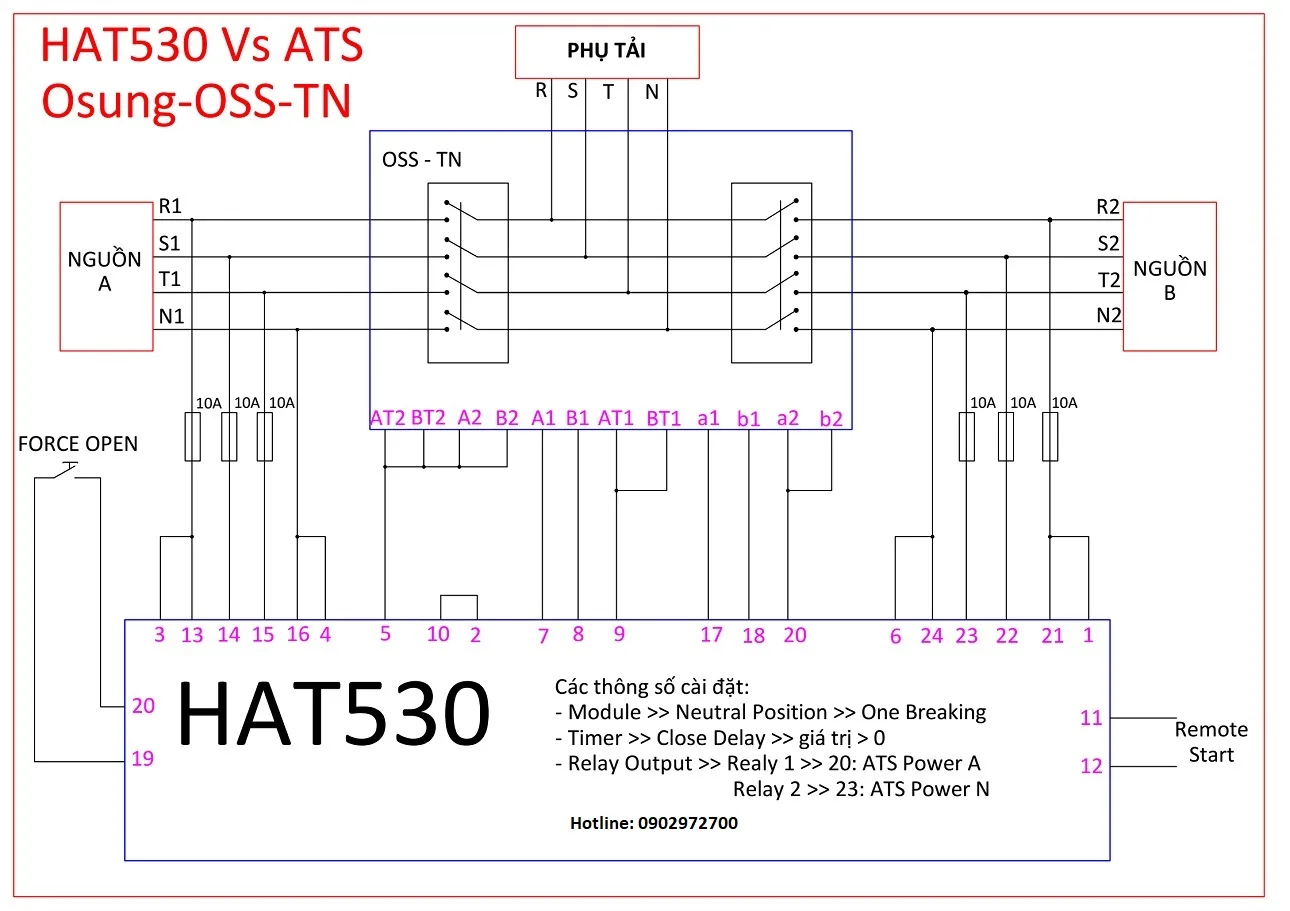

Sau đó chúng ta sẽ đấu theo sơ đồ như bên dưới:
Giải Thích:
OSS-TN: là bộ ATS của Osung được tích hợp sẵn thành 1 khối
HAT530 là bộ điều khiển ATS Smartgen
Remote Start: Tiếp điểm khởi động đề máy phát
