Để làm 1 bộ chuyển đổi nguồn điện tự động ATS ta cần chuẩn bị những thiết bị cơ bản như sau:

  • 1 Bộ ATS của Hãng Socomec
  • Bộ điều khiển smartgen HAT530 Link Sản Phẩm
  • Cầu chì 2A + đế để bảo vệ từ nguồn điện vào bộ điều khiển

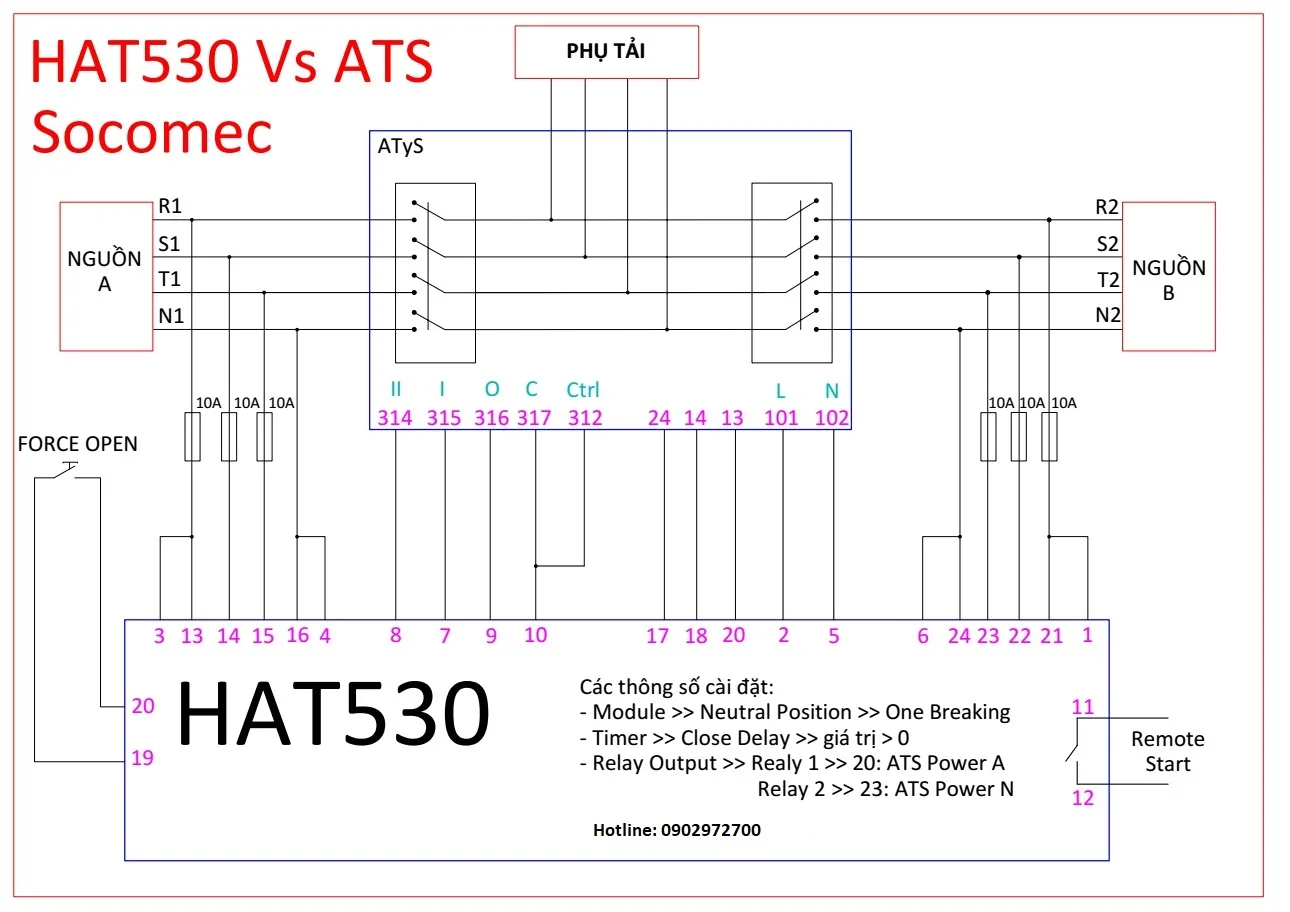

Sau đó chúng ta sẽ đấu theo sơ đồ như bên dưới:

Giải Thích:
ATyS: là bộ ATS tích hợp
HAT530 là bộ điều khiển ATS Smartgen
Remote Start: Tiếp điểm khởi động đề máy phát

Sau khi đấu nối dây như sơ đồ trên, chúng ta sẽ tiến hành cài đặt thông số Module>> Neutral Position >> One Breaking
Timer >> Close delay>> giá trị >0
Relay output >> relay 1>> 20: ATS Power A
relay 2>> 23: ATS Power B
