Hướng Dẫn Làm Bộ Chuyển Đổi Nguồn Tự Động ATS Từ 2 ACB

Để làm 1 bộ chuyển đổi nguồn điện tự động ATS ta cần chuẩn bị những thiết bị cơ bản như sau:

• 2 ACB (dùng cho nguồn lưới 1 con, nguồn máy phát điện hoặc nguồn lưới 2 1 con)
• Bộ điều khiển smartgen HAT530 Link Sản Phẩm
• Cầu chì 2A + đế để bảo vệ từ nguồn điện vào bộ điều khiển

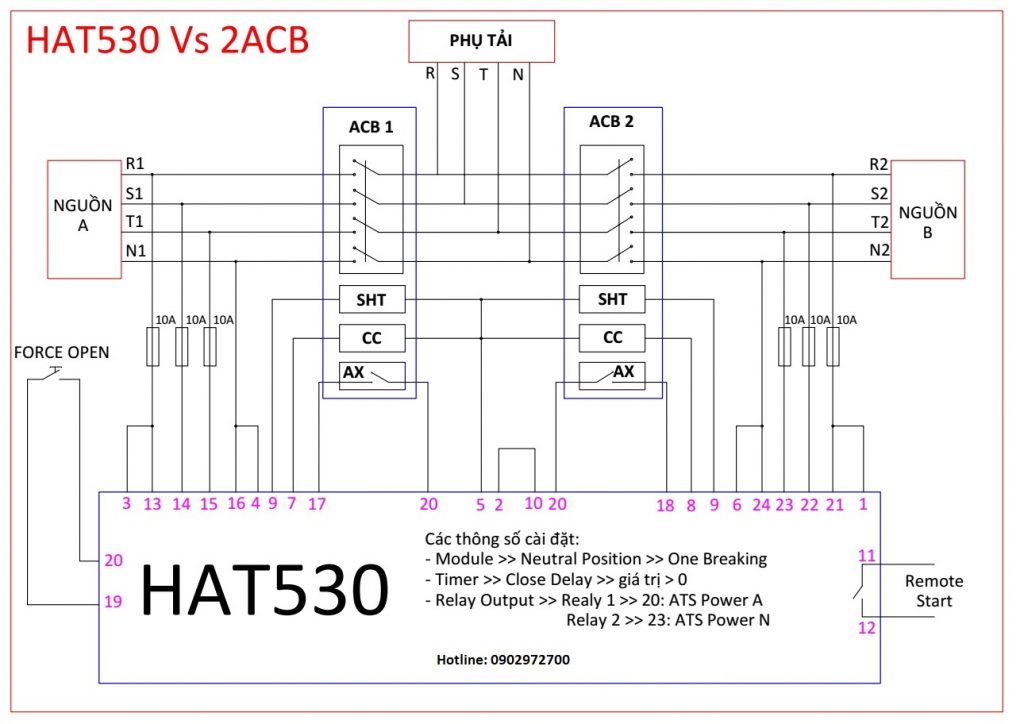

Sau đó chúng ta sẽ đấu theo sơ đồ như bên dưới:

Giải Thích:
ACB 1 và ACB 2 là 2 máy cắt không khí ACB
SHT: là cuộn cắt shuntrip của ACB
CC: là cuộn đóng close của ACB
AX: là tiếp điểm phụ của ACB
HAT530 là bộ điều khiển ATS Smartgen
Remote Start: Tiếp điểm khởi động đề máy phát
