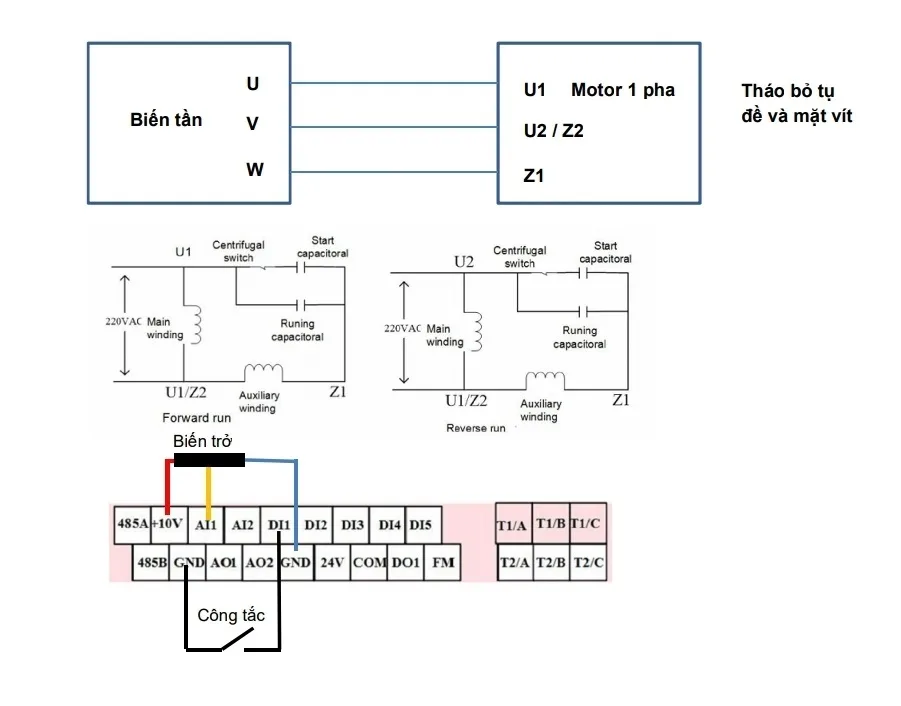

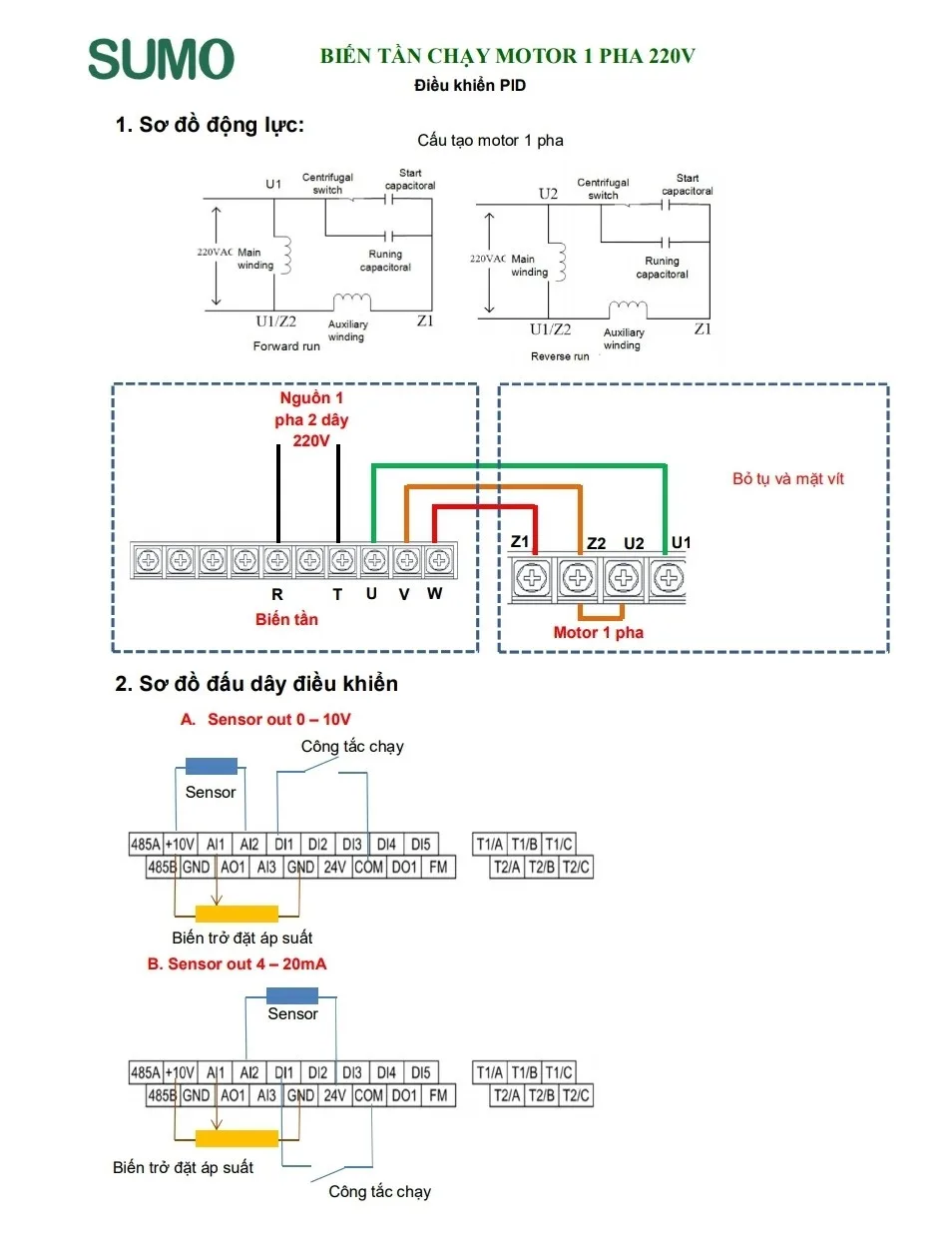

Sơ Đồ Đấu Nối Biến Tần Sumo SU200 Với Motor 1Pha 220V

Manual Sumo SU200

Về phần cài đặt:

Cài đặt chạy motor 1Pha: P0-01 = 4
P0-20 = 0-2.0 (cài đặt cân bằng giữa cuộn dây chạy và cuộn dây đề)

Cài đặt chạy công tắc ngoài: P0.02 = 1 (0: chạy trên bàn phím)
Cài đặt chạy biến trở ngoài: P0.03 = 2 (4: biến trở bàn phím)
Cài đặt thời gian tăng tốc: P0.17
Cài đặt thời gian giảm tốc: P0.18
Cài đặt tần số max P0.10
Cài giới hạn tần số trên: P0.12
Reset về mặc định nhà máy: PP00 = 1

Thao tác cài đặt:
Cài đặt công tắc ngoài: Bấm PRG -> P0, nhấn enter -> P0.00 nhấn nút lên -> P0.02, nhấn enter -> 0, nhấn nút lên -> 2, nhấn enter -> P.03
Cài biến trở ngoài: Bấm PRG -> P0, nhấn enter -> P0.00, nhấn nút lên -> P0.03 (hoặc từ P0.03), nhấn enter -> 4 (0), nhân nút xuống -> 2, nhấn enter -> P.04
