Hướng Dẫn Cài Đặt Cho Đồng Hồ Đo Điện Đa Năng Schneider PM5350

CÀI ĐẶT HỆ THỐNG NGUỒN ĐIỆN

Bước 1: Bấm [Edit] để chọn hệ thống nguồn điện

Bước 2: Bấm + hoặc – để chuyển qua danh sách các cấu hình lựa chọn hệ thống điện

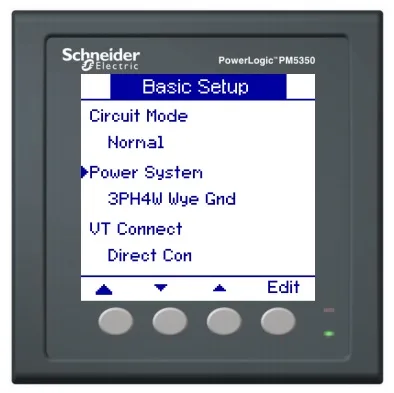

Circuit Mode: Normal (cấu hình chuẩn)

Power System: Sơ đồ kết nối 3PH4W (3Pha 4 đây, hoặc 3PH3W 3pha 3 dây…)

Bước 3: Nhấn [OK] để chọn nguồn cấu hình hệ thống được đo lường

CÀI ĐẶT ĐIỆN ÁP VÀ THÔNG SỐ BIẾN DÒNG CT

Bước 1: Bấm ▼ để chọn VT Connect, sau đó bấm [Edit].

Bước 2: Bấm + hoặc – để chuyển qua các lựa chọn trong VT Connect

Bước 3: Nhấn [OK] để chọn VT Connect. Nếu bạn chọn Trực tiếp Con, chuyển sang bước 8.

Bước 4: Bấm ▼ để chọn VT Primary (V điện áp sơ cấp), sau đó bấm [Edit].

Bước 5: Bấm + hoặc – để chuyển thông số lựa chọn.

Bước 6: Bấm [OK] để chọn VT Primary (V).

Bước 7: Nhấn ▼ để chọn VT Secondary (V điện áp thứ cấp), sau đó làm theo các bước từ 4 đến 6 để chọn VT Secondary.

Bước 8: Nhấn ▼ để chọn CT Terminal, sau đó nhấn [Edit].

Bước 9: Bấm + hoặc – để chuyển thông số lựa chọn

Bước 10: Nhấn [OK] để vào thiết bị đầu cuối CT đang bật.

Bước 11: Nhấn ▼ để chọn CT Primary (A), sau đó nhấn [Edit]

Bước 12: Nhấn + để tăng hoạt động chữ số thông qua các chữ số 0-9.

Bước 13: Nhấn < để nhập mục đã chọn giá trị cho chữ số hoạt động và di chuyển sang chữ số tiếp theo bên trái.

Bước 14: Tiếp tục cho đến khi tất cả các giá trị là đã chọn, sau đó bấm [OK] để nhập CT Primary.

Bước 15: Bấm ▼ để chọn CT Secondary (A), sau đó bấm [Edit].

Bước 16: Bấm + hoặc – để chuyển đến danh sách lựa chọn của CT Secondary.

LƯU Ý: CT Secondary lựa chọn 5A hoặc 1A. Xem “Thông số kỹ thuật” trên trang 65 để biết mức độ chính xác.

Bước 17: Bấm [OK] để chọn CT Secondary

CÀI ĐẶT TẦN SỐ CHO HỆ THỐNG

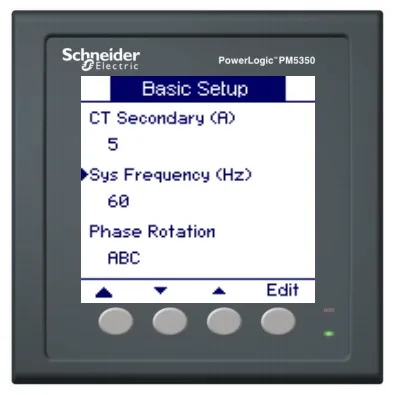

Bước 1: Bấm ▼ để chọn System Frequency, sau đó bấm [Edit]

Bước 2: Bấm + hoặc – để lựa chọn tần số 50Hz và 60 Hz.

Bước 3: Bấm [OK] để lựa chọn System Frequency
