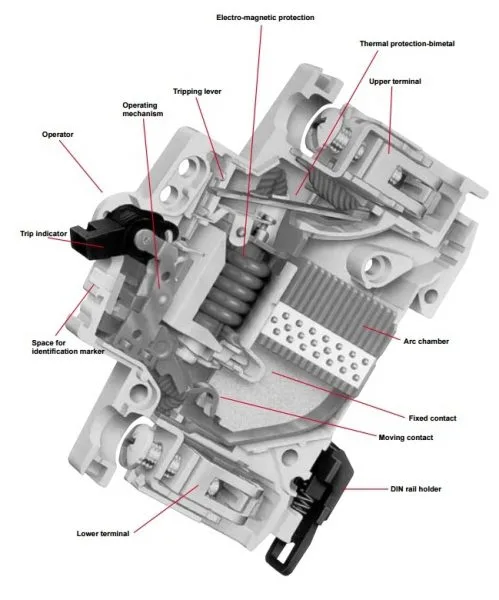

Aptomat là gì?

Ap-to-mat là tên gọi được bắt nguồn từ tiếng nga. Được người việt nam hiểu theo nghĩa một thiết bị đóng ngắt tự động. Tên tiếng anh là Circuit Bkeaker (viết tắt là CB) nó có chức năng bảo vệ quá tải và ngắn mạch trong hệ thống điện(hoặc có thêm chức năng chống giật chống rò, bảo vệ theo từ nhiệt). Aptomat được phân chia ra nhiều loại theo chức năng, hình dạng, kích thước khác nhau.

Cách chọn CB theo số cực

Ở mạng điện 1Pha như gia đình thường có 2 dây nên chúng ta sẽ sử dụng 1P hoặc 2P (P là Poles dịch qua tiếng việt là cực), nếu dùng 1P thì chúng ta chỉ ngắt được dây P ra khỏi mạch thường dùng để điều khiển. Còn nếu dùng 2P thì sẽ ngắt cả cực P và N ra khỏi mạch điện, tăng độ an toàn cho người dùng.

Còn khi ở mạng điện 3Pha thì chúng ta có loại 3Pha 3 dây và 3 pha 4 dây tuỳ theo nhu cầu sử dụng mà ta chọn loại CB cho phù hợp

Và sau đây là một số loại cơ bản:

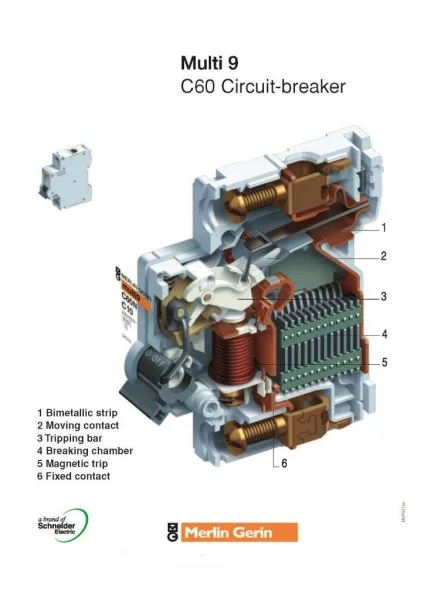

Aptomat MCB Miniature Circuit Bkeaker (hay thường gọi là CB tép): Bảo vệ quả tải và ngắn mạch

– Dòng cắt thường từ 4.5KA, 6KA, 10KA, 15KA

– Dòng định mức từ 6 =>63A

– Số cực 1P, 2P, 3P, 4P

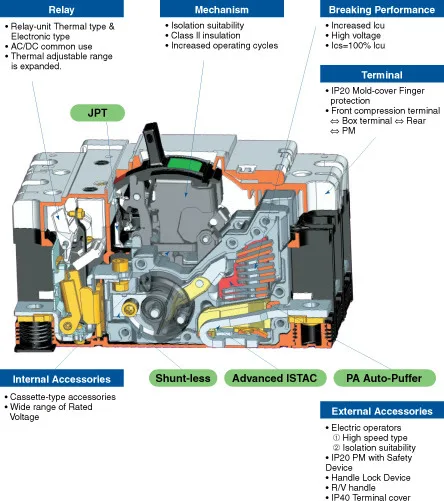

Aptomat MCCB Moulded Case Circuit Bkeaker (hay thường gọi là CB khối): Bảo vệ quả tải và ngắn mạch

– Dòng cắt thường từ 7.5KA, 10KA, 18KA, 25KA, 36KA, 50KA, 70KA

– Dòng định mức từ 10 =>1600A

– Số cực 1P, 2P, 3P, 4P

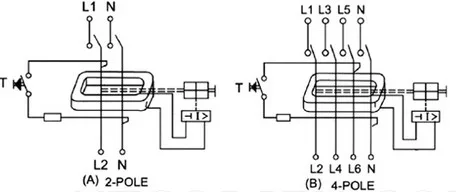

Aptomat Chống giật (Chống rò) RCCB Residual Current Circuit Breaker:

– Số cực 2P, 4P

– Dòng cắt 4.5KA, 6KA

– Dòng định mức 25A, 40A, 63A

Aptomat Chống giật (Chống rò) RCBO Residual Current Circuit Breaker with Overcurrent Protection MCB+RCCB=RCBO

– Số cực 2P

– Dòng cắt 4.5KA, 6KA

– Dòng định mức từ 6 =>63A

Aptomat Chống giật (Chống rò) ELCB Earth Leakage Circuit Breaker: MCCB+RCCB=ELCB

– Số cực 3P, 4P

– Dòng cắt 36KA, 50KA

– Dòng định mức từ 60 =>250A
