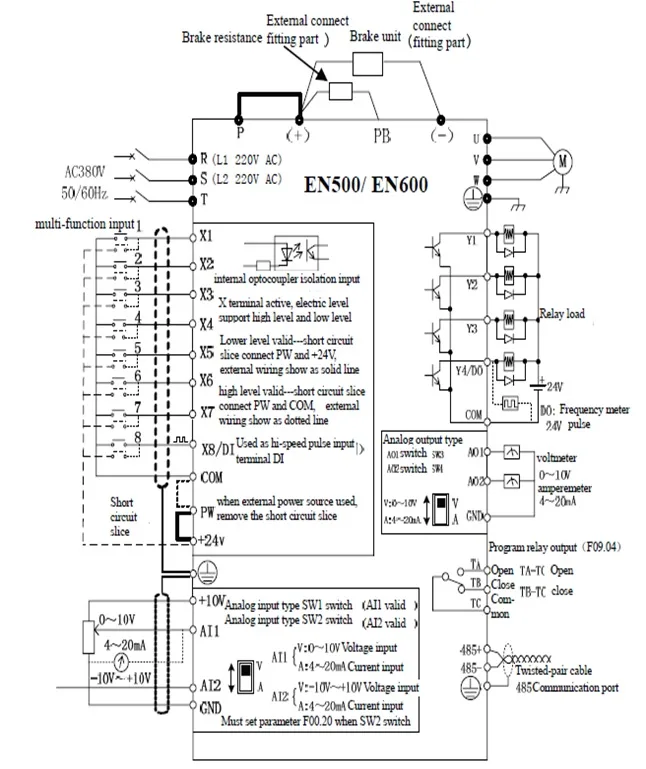

Sơ Đồ Đấu Nối Biến Tần ENC EN500 EN600
| Mã | Chức năng | Dãy cài đặt | Đơn vị | Giá trị bắt đầu |
| F00.00 | Mở tất cả thông số cài đặt | 2 | ||
| F00.14 | Reset về mặc định nhà SX | 10 | ||
| F01.00 | Lựa chọn ngõ vào tần số | 00 :bàn phím
01:volume ngoài |
||
| F01.11 | Giới hạn tần số trên | Tùy chỉnh | HZ | 50 |
| F01.15 | Lựa chọn lệnh chạy | 0 :bàn phím
1 : ngoài |
||
| F01.17 | Thời gian tăng tốc | Tùy chỉnh | S | 20 |
| F01.18 | Thời gian giảm tốc | Tùy chỉnh | S | 20 |
| F01.26 | Tần số jog | Tùy chỉnh | HZ | 10 |
| F01.28 | Thời gian tăng tốc jog | Tùy chỉnh | S | 5 |
| F01.29 | Thời gian giảm tốc jog | Tùy chỉnh | S | 5 |
| F02.11 | Chế độ dừng | 0 : dừng giảm tốc
1 :dừng tự do 2 : Dừng giảm tốc + thắng dc |
||
| F04.09 | Tần số sóng mang | Tùy chỉnh | KHZ | 4 |
| F15.01 | Thông số motor | kW | ||
| F15.02 | Điện áp motor làm việc | Volt | ||
| F15.03 | Dòng định mức motor | Amper | ||
| F26.06 | Xem dòng trước khi bị lỗi | Amper |
