Hướng Dẫn Hàn Cáp CN1 Cho Driver Servo Mitsubishi MR-J3

Bạn chuẩn bị 1 đầu cáp CN1 50pin (phía sau có ghi số chân)

Sau đó phân loại chân như sau:
– Phần cấp nguồn 24VDC cho mạch điều khiển:
Cấp nguồn 24V cho DICOM (pin 20)
Cấp nguồn 0V cho DOCOM (pin 46)
– Phần ngõ vào điều khiển:
Cấp 0V từ DOCOM qua tiếp điểm thường đóng vào ENG (pin 42)
Cấp 0V từ DOCOM qua tiếp điểm thường hở vào SON (pin 15)
Cấp 0V từ DOCOM qua tiếp điểm thường hở nút nhấn không giữ vào RES (pin 19)
Cấp 0V từ DOCOM qua tiếp điểm thường đóng của công tắc hành trình hoặc cảm biến về LSP (pin 43)
Cấp 0V từ DOCOM qua tiếp điểm thường đóng của công tắc hành trình hoặc cảm biến về LSN (pin 44)
– Đấu nối tín hiệu điều khiển:
1. Nếu PLC out xung 24V thì PP (pin 10) và NP (pin 35) sẽ cầu lên 0V
Chân PG (pin 11) đấu vào Y0 ngõ ra của PLC
Chân NG (pin 36) đấu vào Y1 ngõ ra của PLC

2. Nếu PLC out xung 0V thì chân OPC (pin 12) đấu lên 24V
Chân PP (pin 10) đấu vào Y0 ngõ ra của PLC
Chân NP (pin 35) đấu vào Y1 ngõ ra của PLC

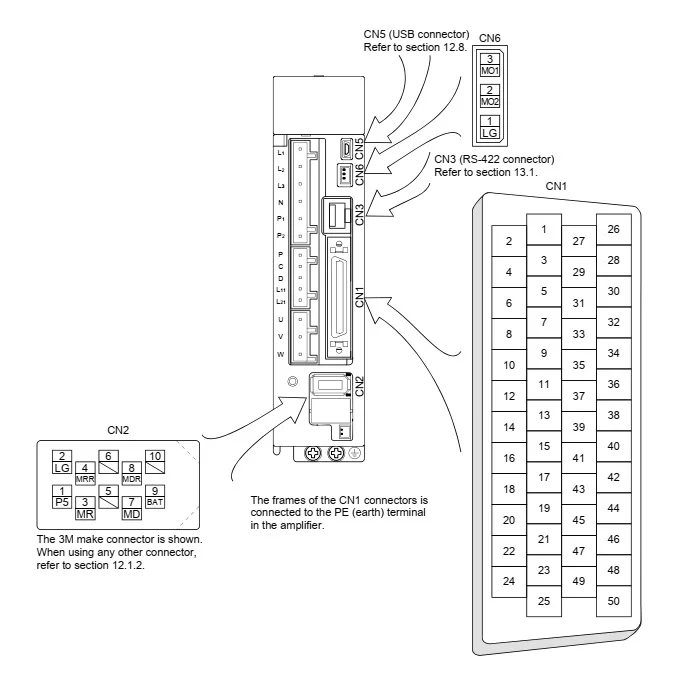

Ký hiệu thứ tự pin cho cáp CN1 điều khiển vị trí

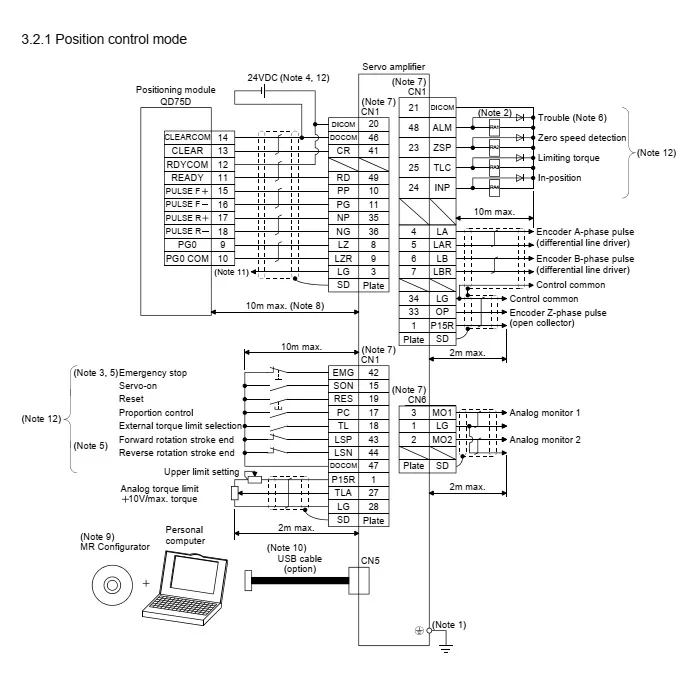

Sơ đồ đấu nối các chân điều khiển và nguồn của cáp CN1
