Catalogue Quy Cách Dây Cáp Điện CXV Cu/XLPE/PVC Cadivi

TỔNG QUAN

Cáp CXV dùng cho hệ thống truyền tải và phân phối điện, cấp điện áp 0,6/1 kV, lắp đặt cố định.

TIÊU CHUẨN ÁP DỤNG

TCVN 5935-1/ IEC 60502-1
TCVN 6612/ IEC 60228

NHẬN BIẾT LÕI

Bằng băng màu:
Cáp 1 lõi: Màu tự nhiên, không băng màu.
Cáp nhiều lõi: Màu đỏ – vàng – xanh dương – không băng màu (trung tính) – xanh lục (TER).
Hoặc theo yêu cầu khách hàng.

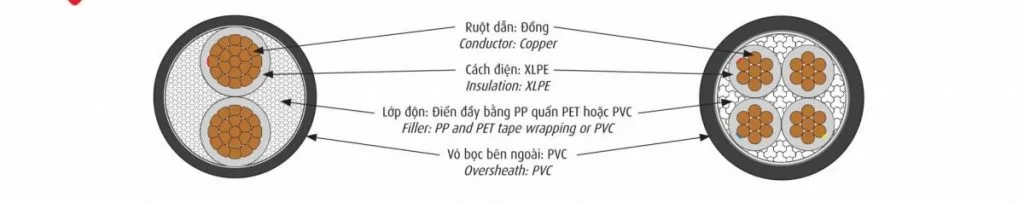

CẤU TRÚC



ĐẶC TÍNH KỸ THUẬT

  • Cấp điện áp U0/U: 0,6/1 kV.
  • Rated voltage U0/U: 0,6/1 kV.
  • Điện áp thử: 3,5 kV (5 phút).
  • Test voltage: 3,5 kV (5 minutes).
  • Nhiệt độ làm việc dài hạn cho phép của ruột dẫn là 90OC.
  • Maximum conductor temperature for normal operation is 90OC.
  • Nhiệt độ cực đại cho phép của ruột dẫn khi ngắn mạch trong thời gian không quá 5 giây là 250oC.
  • Maximum conductor temperature for short-circuit (5s maximum duration) is 250OC.

5.1 – CÁP CXV – 1 ĐẾN 4 LÕI.                                                                     CXV CABLE – 1 TO 4 CORES.

Ruột dẫn

Conductor

Chiều dày

cách điện danh nghĩa

Nominal thickness of insulation

Chiều dày vỏ danh nghĩa

Nominal thickness of sheath

Đường kính tổng gần đúng(*)

Approx. overall diameter

Khối lượng cáp gần đúng(*)

Approx. mass

Tiết diện

danh nghĩa

Nominal

area

Kết

cấu

Structure

Đường kính ruột dẫn gần đúng(*)

Approx. conductor

diameter

Điện trở DC tối đa ở 20 0C

Max. DC resistance

at 20 0C

1

Lõi

Core

2

Lõi

Core

3

Lõi

Core

4

Lõi

Core

1

Lõi

Core

2

Lõi

Core

3

Lõi

Core

4

Lõi

Core

1

Lõi

Core

2

Lõi

Core

3

Lõi

Core

4

Lõi

Core

mm2

N0/mm

mm

Ω/km

mm

mm

mm

mm

mm

mm

mm

mm

mm

kg/km

kg/km

kg/km

kg/km

1,5

7/0,52

1,56

12,10

0,7

1,4

1,8

1,8

1,8

5,8

10,7

11,2

12,0

46

155

174

202

2,5

7/0,67

2,01

7,41

0,7

1,4

1,8

1,8

1,8

6,2

11,6

12,2

13,1

59

193

221

261

4

7/0,85

2,55

4,61

0,7

1,4

1,8

1,8

1,8

6,8

12,7

13,3

14,4

78

246

287

344

6

7/1,04

3,12

3,08

0,7

1,4

1,8

1,8

1,8

7,3

13,8

14,6

15,7

101

310

369

448

10

7/CC

3,75

1,83

0,7

1,4

1,8

1,8

1,8

7,5

13,7

14,6

15,9

132

306

406

518

16

7/CC

4,65

1,15

0,7

1,4

1,8

1,8

1,8

8,4

15,5

16,5

18,1

188

427

577

743

25

7/CC

5,8

0,727

0,9

1,4

1,8

1,8

1,8

9,9

18,6

19,9

21,8

283

640

876

1133

35

7/CC

6,85

0,524

0,9

1,4

1,8

1,8

1,8

11,0

20,7

22,1

24,4

373

837

1156

1502

50

19/CC

8,0

0,387

1,0

1,4

1,8

1,8

1,9

12,3

23,4

25,0

27,8

495

1107

1538

2016

70

19/CC

9,7

0,268

1,1

1,4

1,8

1,9

2,0

14,2

27,2

29,3

32,6

706

1569

2208

2899

95

19/CC

11,3

0,193

1,1

1,5

2,0

2,0

2,1

16,0

30,8

33,0

36,7

941

2090

2935

3858

120

19/CC

12,7

0,153

1,2

1,5

2,1

2,1

2,3

17,6

34,2

36,6

40,9

1174

2614

3677

4854

150

19/CC

14,13

0,124

1,4

1,6

2,2

2,3

2,4

19,6

38,0

40,9

45,9

1453

3227

4562

6007

185

19/CC

15,7

0,0991

1,6

1,6

2,3

2,4

2,6

21,6

42,1

45,7

51,0

1790

3986

5649

7450

240

37/CC

18,03

0,0754

1,7

1,7

2,5

2,6

2,8

24,3

48,0

51,6

57,5

2338

5207

7377

9732

300

61/CC

20,4

0,0601

1,8

1,8

2,7

2,8

3,0

27,0

53,5

57,5

64,1

2970

6604

9369

12360

400

61/CC

23,2

0,0470

2,0

1,9

2,9

3,1

3,3

30,4

60,2

64,9

72,8

3820

8486

12079

15945

500

61/CC

26,2

0,0366

2,2

2,0

–

–

–

34,0

–

–

–

4847

–

–

–

630

61/CC

30,2

0,0283

2,4

2,2

–

–

–

38,8

–

–

–

6409

–

–

–

– (*)     : Giá trị tham khảo – Đây là giá trị ước tính đường kính, ước tính khối lượng sản phẩm nhằm phục vụ cho công tác thiết kế, vận chuyển, lưu kho sản phẩm. Không phải là chỉ tiêu đánh giá chất lượng sản phẩm.

– (*)     : Reference value – This is the value to estimate the overall diameter, estimate the mass of products for design purposes, transportation, storage products. Not a value for evaluate the quality of products.

Ngoài ra CADIVI cũng có thể sản xuất các loại cáp khác có kết cấu và tiêu chuẩn theo yêu cầu khách hàng.

Also, CADIVI can manufacture cables which have structure and standards in accordance with customer requirements.

5.2 – CÁP CXV – 3 PHA + 1 TRUNG TÍNH.                     CXV CABLE – 3 PHASE +1NEUTRAL CORES.

Tiết diện danh định

Lõi pha – Phase conductor

Lõi trung tính – Neutral conductor

Chiều dày vỏ danh định

   Đường kính      tổng gần đúng   (*)

  Khối lượng Cáp Gần Đúng (*)

Tiết diện danh định

Kết cấu

    Đường kính ruột dẫn gần   đúng (*)

   Chiều dày   cách điện    danh định

  Điện trở DC tối đa ở 200C

Tiết diện danh định

Kết cấu

  Đường kính ruột dẫn gần đúng (*)

  Chiều dày   cách điện   danh định

  Điện trở DC    tối đa ở 200C

Nominal Area

    Nominal  area

Structure

  Approx.  conductor diameter

Nominal thickness of insulation

Max. DC resistance at 200C

Nominal

area

  Structure

Approx. conductor diameter

Nominal thickness of insulation

Max. DC  resistance at 200C

Nominal thickness of sheath

   Approx. overall diameter

Approx. mass

mm2

N0/mm

mm

mm

Ω/km

mm2

N0/mm

mm

mm

Ω/km

mm

mm

kg/km

3×4 + 1×2,5

4

7/0,85

2,55

0,7

4,61

2,5

7/0,67

2,01

0,7

7,41

1,8

14,0

323

3×6 + 1×4

6

7/1,04

3,12

0,7

3,08

4

7/0,85

2,55

0,7

4,61

1,8

15,4

422

3×10 + 1×6

10

7/1,35

4,05

0,7

1,83

6

7/1,04

3,12

0,7

3,08

1,8

15,5

478

3×16 + 1×10

16

7/1,70

5,10

0,7

1,15

10

7/1,35

4,05

0,7

1,83

1,8

19,9

863

3×25 + 1×16

25

CC

6,0

0,9

0,727

16

CC

4,75

0,7

1,15

1,8

21,9

1089

3×35 + 1×16

35

CC

7,1

0,9

0,524

16

CC

4,75

0,7

1,15

1,8

23,9

1384

3×35 + 1×25

35

CC

7.1

0,9

0,524

25

CC

6,0

0,9

0,727

1,8

24,9

1489

3×50 + 1×25

50

CC

8,3

1,0

0,387

25

CC

6,0

0,9

0,727

1,8

27,4

1866

3×50 + 1×35

50

CC

8,3

1,0

0,387

35

CC

7,1

0,9

0,524

1,8

28,1

1967

3×70 + 1×35

70

CC

9,9

1,1

0,268

35

CC

7,1

0,9

0,524

1,9

31,5

2612

3×70 + 1×50

70

CC

9,9

1,1

0,268

50

CC

8,3

1,0

0,387

2,0

32,6

2757

3×95 + 1×50

95

CC

11,7

1,1

0,193

50

CC

8,3

1,0

0,387

2,1

36,1

3550

3×95 + 1×70

95

CC

11,7

1,1

0,193

70

CC

9,9

1,1

0,268

2,1

37,1

3767

3×120 + 1×70

120

CC

13,1

1,2

0,153

70

CC

9,9

1,1

0,268

2,2

40,3

4523

3×120 + 1×95

120

CC

13,1

1,2

0,153

95

CC

11,7

1,1

0,193

2,2

41,3

4788

3×150 + 1×70

150

CC

14,7

1,4

0,124

70

CC

9,9

1,1

0,268

2,3

44,1

5402

3×150 + 1×95

150

CC

14,7

1,4

0,124

95

CC

11,7

1,1

0,193

2,4

45,8

5701

3×185 + 1×95

185

CC

16,4

1,6

0,0991

95

CC

11,7

1,1

0,193

2,5

49,8

6834

3×185 + 1×120

185

CC

16,4

1,6

0,0991

120

CC

13,1

1,2

0,153

2,5

50,8

7090

3×240 + 1×120

240

CC

18,6

1,7

0,0754

120

CC

13,1

1,2

0,153

2,7

55,5

8830

3×240 + 1×150

240

CC

18,6

1,7

0,0754

150

CC

14,7

1,4

0,124

2,7

56,7

9131

3×240 + 1×185

240

CC

18,6

1,7

0,0754

185

CC

16,4

1,6

0,0991

2,8

58,2

9539

3×300 + 1×150

300

CC

21,1

1,8

0,0601

150

CC

14,7

1,4

0,124

2,9

62,0

10999

3×300 + 1×185

300

CC

21,1

1,8

0,0601

185

CC

16,4

1,6

0,0991

2,9

63,3

11386

3×400 + 1×185

400

CC

24,2

2,0

0,047

185

CC

16,4

1,6

0,0991

3,1

70,4

13984

3×400 + 1×240

400

CC

24,2

2,0

0,047

240

CC

18,6

1,7

0,0754

3,2

72,1

14603

– (*)     : Giá trị tham khảo – Đây là giá trị ước tính đường kính, ước tính khối lượng sản phẩm nhằm phục vụ cho công tác thiết kế, vận chuyển, lưu kho sản phẩm. Không phải là chỉ tiêu đánh giá chất lượng sản phẩm.

– (*)     : Reference value – This is the value to estimate the overall diameter, estimate the mass of products for design purposes, transportation, storage products. Not a value for evaluate the quality of products.

Ngoài ra CADIVI cũng có thể sản xuất các loại cáp khác có kết cấu và tiêu chuẩn theo yêu cầu khách hàng.

Also, CADIVI can manufacture cables which have structure and standards in accordance with customer requirements
