Điện Áp Dây, Điện Áp Pha Là Gì

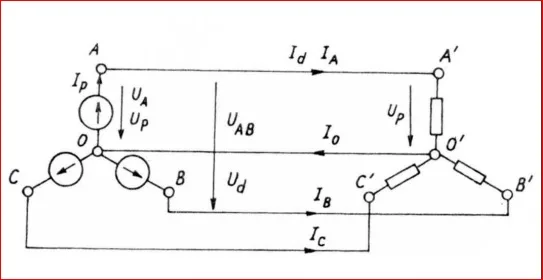

Ví dụ 01: Ta có hệ thống điện mắc Y (sao) 3 Pha 4 Dây (R – Pha A, S – Pha B, T – Pha C, Dây Trung Tính – N) 220/380VAC.

• Điện áp dây (V dây, V line) là gì: là điện áp giữa dây Pha A và Pha B hoặc điện áp giữa dây Pha A và Pha C hoặc điện áp giữa dây Pha B và Pha C.

Khi ta đo Pha A và Pha B thì sẽ cho kết quả: U dây 380VAC
Khi ta đo Pha A và Pha B thì sẽ cho kết quả: U dây 380VAC
Khi ta đo Pha A và Pha B thì sẽ cho kết quả: U dây 380VAC

• Điện áp pha (V pha) là gì: là điện áp giữa dây Pha A và dây trung tính (N) hoặc điện áp giữa dây Pha B và dây trung tính (N) hoặc điện áp giữa dây Pha C và dây trung tính (N)

Khi ta đo Pha A và Dây Trung Tính thì sẽ cho kết quả: U Pha 220VAC
Khi ta đo Pha B và Dây Trung Tính thì sẽ cho kết quả: U Pha 220VAC
Khi ta đo Pha C và Dây Trung Tính thì sẽ cho kết quả: U Pha 220VAC
