Hướng Dẫn Đo Điện Trở Cách Điện Cho Tủ Điện

Việc kiểm tra điện trở cách điện cho tủ điện công nghiệp thực sự rất cần thiết, chính vì vậy mình xin chia sẻ cách đo điện trở cách điện bằng đồng hồ Hioki và Kyoritsu để mọi người cùng tham khảo

LƯU Ý: KHI ĐO MỌI NGƯỜI SẼ NGẮT TẢI VÀ NGUỒN ĐIỆN RA ĐỂ ĐO NHÉ (Vì khi đó đồng hồ sẽ phóng ra điện áp 1000V nếu có tải sẽ gây ảnh hưởng cũng như hư hại thiết bị)

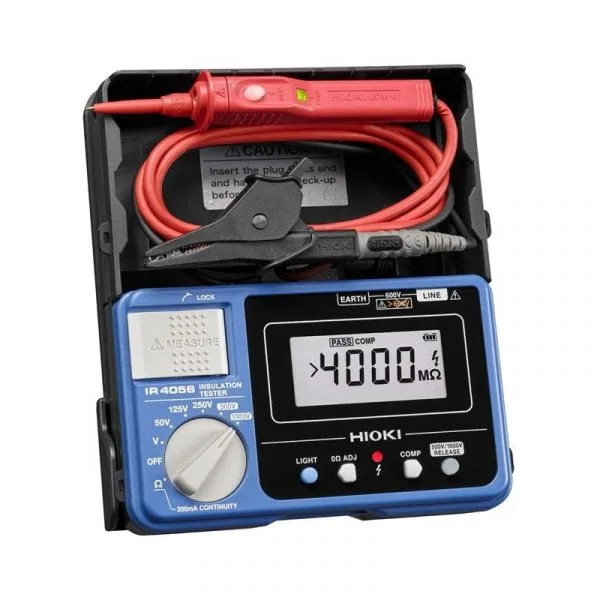

KHI BẠN SỬ DỤNG ĐỒNG HỒ HIOKI ĐỂ ĐO

Bước 1: Kẹp dây đen vào cực nối đất (tiếp địa) của vỏ tủ, còn que màu đỏ mình sẽ kết nối vào pha A
Bước 2: Vặn lên thang 1000V sau đó đồng hồ yêu cầu xác nhận điện áp đo mình nhấn nút Release để xác nhận
Bước 3: Gạt miếng Measure lên theo hình chữ lock
Bước 4: Ghi lại giá trị đó được

Tương tự đo các pha còn lại với cực nối đất
hoặc pha với pha, nếu đồng hồ hiển thị O.F (giá trị thực cao hơn so với giá trị cài trên đồng hồ), mình bấm nút COMP thì đồng hồ sẽ thay đổi giá trị cài trên đồng hồ như 0.1MG, 5MG, 10MG, 1000MG, 2000MG

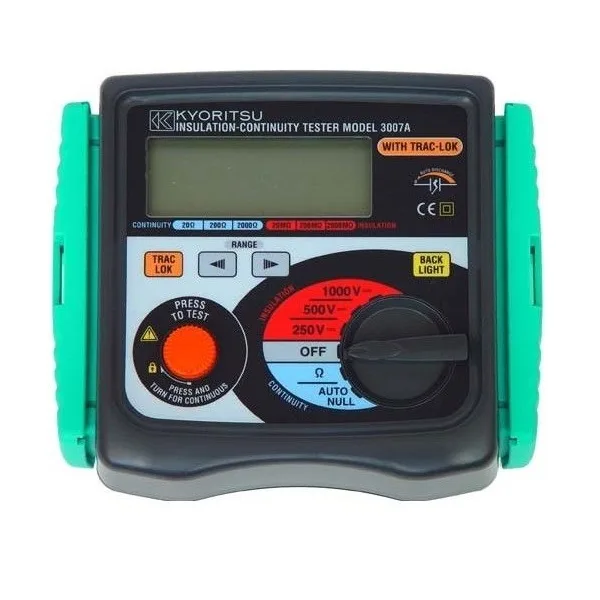

Với đồng hồ Kyoritsu mình thực hiện tương tự các bước ở trên nhưng mình bấm nút tròn đỏ sau đó xoay theo hình mũi tên để giữ trạng thái đo

Chúc mọi người thực hiện thành công
