Hướng Dẫn Đấu Nối Lắp Tủ Điện Đẹp Và Chuyên Nghiệp

Mình xin chia sẻ một vài yếu tố để có thể đấu nối và lắp tủ điện công nghiệp đẹp và chuyên nghiệp. Tóm tắt như sau:

Phân bổ thiết bị khoa học để thao tác vận hành an toàn và thuận lợi
Chừa kích thước, khoảng cách phù hợp giữa các thiết bị (đầu vào và đầu ra thiết bị…)
Chọn kích thước vỏ tủ phù hợp (thường vỏ tủ hình chữ nhật tay mở từ trái qua phải, hoặc mở 2 cánh ra 2 bên, kích thước ngang tối đa 1m, còn chiều cao tối đa 2.2m)
Chọn dây điện đấu nối phù hợp (dây điều khiển dùng 0.5mm hoặc 0.75mm, dây động lực 1mm tính cho 4A)

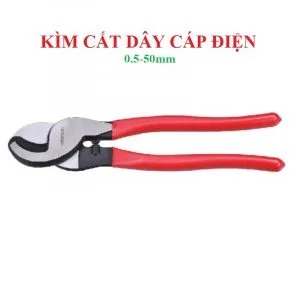

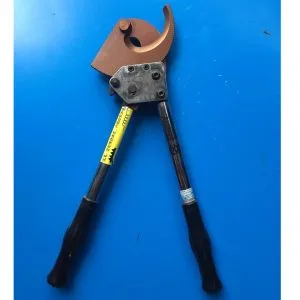

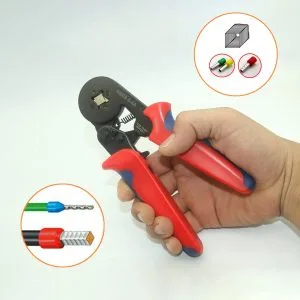

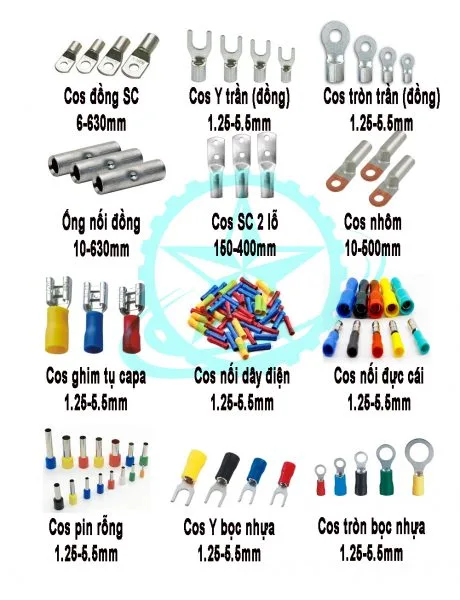

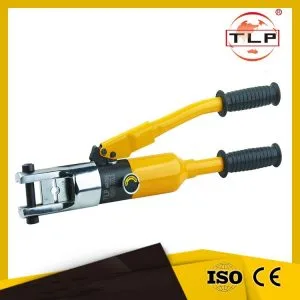

Dùng các phụ kiện tủ điện như: Đầu cos chuyên dụng, in ống lồng, tem nhãn tủ điện

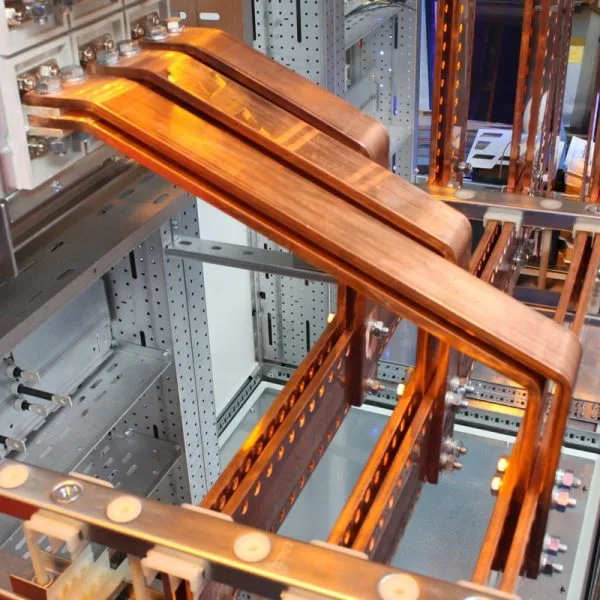

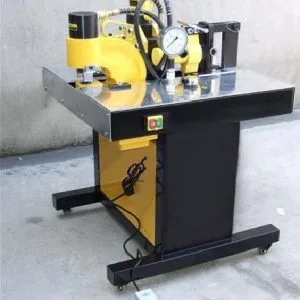

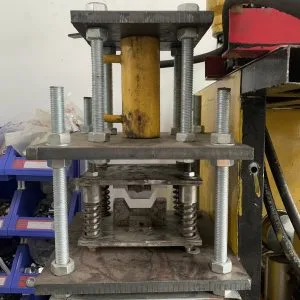

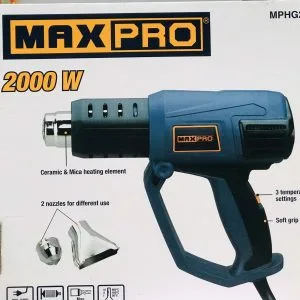

Nếu dùng thanh đồng thì xi mạ niken sau đó bọc co nhiệt theo màu pha

Chi tiết: Đầu tiên thì mình nên biết vẽ autocad 2D, sau đó lên các website của hãng để lấy các layout thiết bị về. Rồi xếp các vị trí của các thiết bị trên autocad 2D (lưu ý về các khoảng cách phân bổ sao cho phù hợp không quá rộng nhưng cũng không quá chật). Lúc này mình sẽ phải tính toán trước là dây sẽ đi từ đâu tới đâu, khi chốt được thiết bị thì mình sẽ chọn được kích thước vỏ tủ phù hợp.

Trường các bạn chưa có kinh nghiệm về phân bổ thiết bị sao cho hợp lý thì có thể xem hình tham khảo về các tủ của các đơn vị chuyên nghiệp họ làm về tủ điện

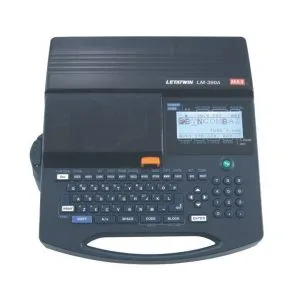

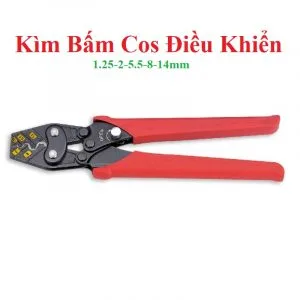

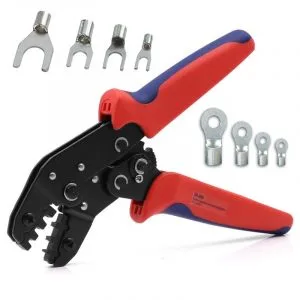

Còn về đấu lắp các mối nối của dây điều khiển mình sẽ dùng máy in ống lồng (bọc áo cos in số) và dùng các loại đầu cos chuyên dụng
