Bộ Điều Khiển 5 Thiết Bị Qua Wifi Có Báo Khi Bị Sự Cố EW05

TÍNH NĂNG CỦA EW05

– EW05 là thiết bị điều khiển từ xa qua điện thoại sử dụng kết nối wifi cho 5 đầu ra với 3 chế độ điều khiển:
– Bật. tắt tức thời: Bật tắt bằng nút nhấn trên mặt thiết bị, hoặc bằng nút nhấn trên app điện, web thiết bị sẽ ngay lập tức bật, tắt.
– Bật, tắt theo thời gian: Hẹn giờ bật, hẹn giờ tắt trên app hoặc web. Thiết bị sẽ chạy đúng thời gian bật, tắt như đã cài đặt và sẽ chỉ chạy 1 lần.
– Bật. tắt theo lịch biểu: Cài đặt lịch biểu trên app hoặc web. Lịch biểu có thể thiết lập chi tiết theo giờ-phút-giây-thứ trong tuần. Thiết bị sẽ chạy lặp đi, lặp lại theo như đã cài đặt. Trong thời gian chạy theo lịch biểu. có thể kết hợp chạy theo chu kì tuần hoàn.

Điều khiển kết hợp giám sát.
– Tích hợp 3 đầu dò, giúp giám sát sự cố khi bật thiết bị (VD:bảo vệ bơm khi dò thấy bơm bật mà nước không lên). hoặc bật tắt thiết bị theo điều kiện của đầu dò (VD:bật bơm tưới khi nhiệt độ cao quá, tự động tắt bơm tưới khi gặp trời mưa)
– Điều khiển miễn phí trên 3 nền tảng: App android, App IOS và web

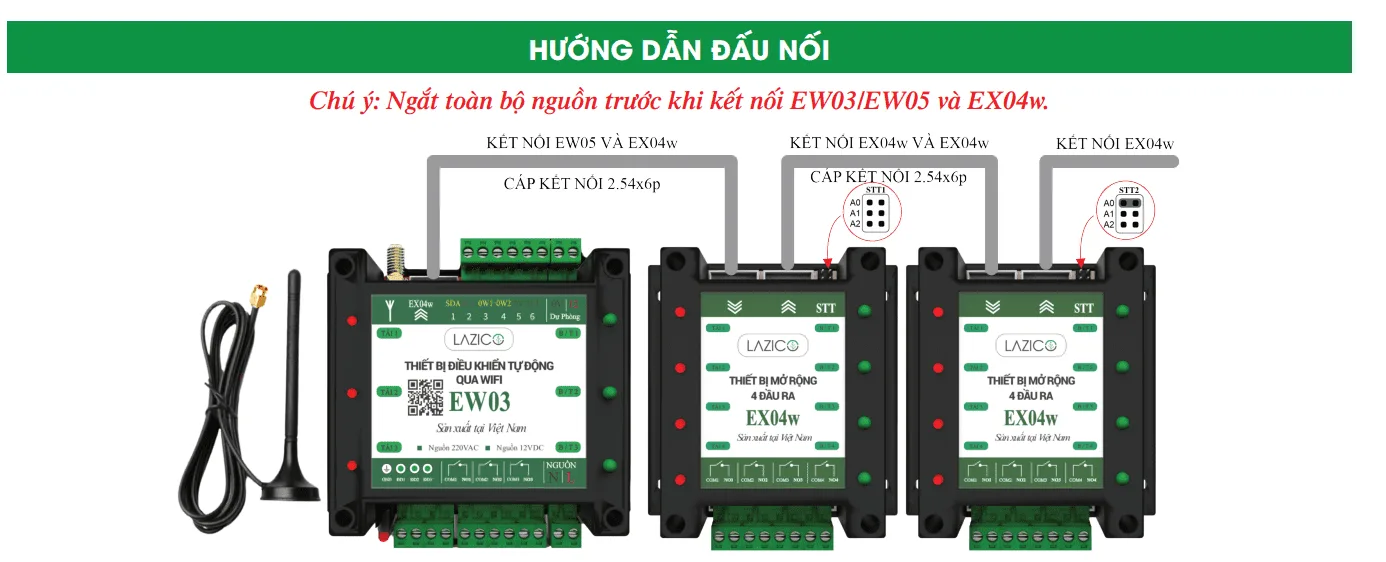

– Kết hợp EX04w có thể lên đến 37 đầu ra.

THỐNG SỐ KỸ THUẬT

Dải điện nguồn nuôi: 12VDC
– Đầu ra : 2 đầu ra dạng tiếp điểm NO-COM
NC. 3 đầu ra dạng tiếp điểm NO-COM.
Tiếp điểm relay 10Ampe.
– Số đầu dò cảm biến: 03.
– Số đầu dò tiếp điểm: 03.
– Kích thước: 145x90x40mm

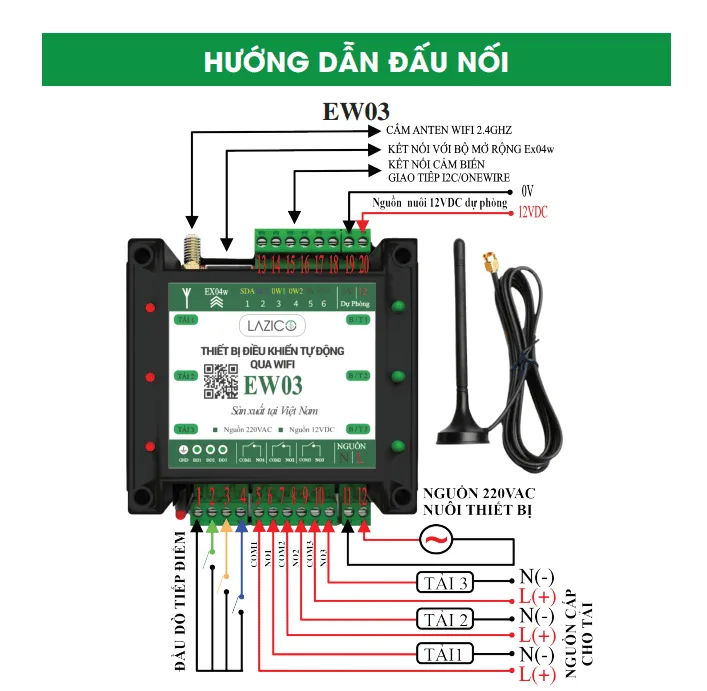

HƯỚNG DẪN ĐẤU NỐI THIẾT BỊ VỚI EW03 VÀ EW05

Cặp 1-2: Đầu dò số 1
Cắp 1-3: Đầu dò số 2
Cặp 1-4: Đầu dò số 3
Cặp 5-6: Đầu ra tải 1 tương ứng COM1-NO1
Cặp 7-8: Đầu ra tải 2 tương ứng COM2-NO2
Cặp 9-10: Đầu ra tải 3 tương ứng COM3-NO3
Cặp 11-12: Cấp nguồn 220VAC nuôi thiết bị
Cặp 13-14: Đầu dò cảm biến giao tiếp I2C, Chân 12: SDA, Chân 14: SCL
Cặp 15-16: Đầu dò cảm biến giao tiếp ONEWIRE, Chân 15: ONE WIRE1, Chân 16: ONEWIRE2
Cặp 17-18: Nguồn nuôi cho cảm biến, Chân 17: 0V, Chân 18: 3V3
Cặp 19-20: Cấp nguồn 12VDC nuôi thiết bị
Lưu ý; Chỉ dùng 1 trong 2 nguồn 220VAC hoặc 12VDC
