Mô tả
Bộ điều khiển tụ bù cos phi Ducati có 3 dòng với 5 cấp, 7 cấp, 12 cấp điều khiển tự động
Bảng Thông Số Cài Đặt Bộ Điều Khiển Tụ Bù Ducati

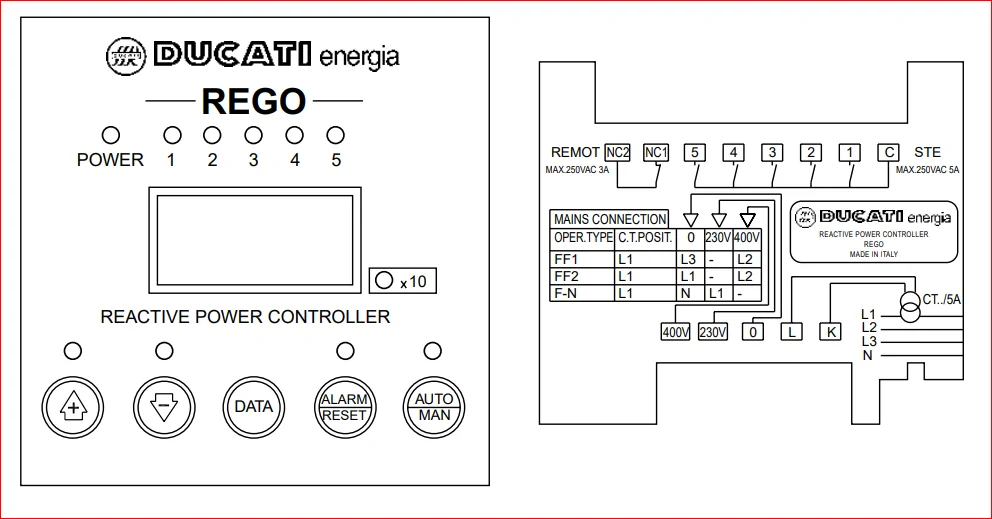

Sơ Đồ Đấu Nối Bộ Điều Khiển Tụ Bù Cos Phi Ducati
| Rif. | Parameter | U.o.M | Minimum value | Maximum value | Default (1) | Msg.(2) | Auxiliary icons | Description |
| 1 | CT primary winding | A | 5 | 10000 | 1 | Pri | T + A | Current full scale of primary winding of the Current Transfomer (CT) Dòng điện sơ cấp của CT |
| 2 | CT secondary winding | A | 1 | 5 | 5 | SEC | T+A | Current full scale of secondary winding of the Current Transformer (CT) Dòng điện thứ cấp của CT |
| 3 | Current reading phase | – | L1, L2, L3 | L1 | PHA | T+A | Phase line to which the CT is connected Biến dòng đang đo ở Pha nào |
|
| 4 | Reversal towards CT | – | ON/OFF | OFF | Inu | T+A | Reversal of CT direction via SW Đổi cực tính của CT |
|
| 5 | Cogeneration | – | ON/OFF | OFF | COG | <-> | Cogeneration mode (4-quadrants) Chế độ đồng phát |
|
| 6 | Frequency | Hz | 50/60/ Auto | Auto | Frq | Hz | Mains rated frequency Tần số của hệ thống điện |
|
| 7 | VT primary winding | V | 210 | 160000 | 400 | Pri | T+V | Voltage full scale of primary winding of the Voltage Transformer (VT) Điện áp sơ cấp của máy biến áp |
| 8 | VT secondary winding | V | 370 (o 210) | 430 (o 250) | 400 | SEC | T+V | Voltage full scale of secondary winding of the Voltage Transformer (VT) Điện áp thứ cấp của máy biến áp |
| 9 | Voltage reading phase | – | L1n/L2n/L3n/L12/L23/ L31 | L23 | PHA | T+V | Phase voltage or voltage linkage to which the VT or instrument power supply was connected Điện áp lấy nguồn để nuôi bộ điều khiển |
|
| 10 | Capacitor rated voltage | V | 50 | 5000 | 400 | nOM | C1+C2+C3 +C4+C5+V |
Rated operating voltage of capacitors Điện áp định mức trên thân tụ |
| 11 | Manual mode | – | ON/OFF | OFF | Man | Hand | Manual power factor correction mode Chế độ đóng bằng tay |
|
| 12 | Cosfi setpoint | – | 0.50 CAP | 0.50 IND | 0.98 IND | Set | cos ϕ | Cosfi target value Cài giá trị cos phi |
| 13 | Cosfi setpoint tolerance | – | 0.01 | 0.1 | 0,03 | toL | cos ϕ | Tolerance expressed in absolute value and to be intenđe symmetrically applied with respect sepoint Độ chênh lệch của cos phi |
| 14 | Switching time | S | 1 | 30000 | 60 | Con | Clock +C1 +C2 | Minium time (expressed in seconds) between switches (connection or disconnection) but on different banks Thời gian đóng cấp tụ đầu tiên |
| 15 | Reconnection tolerance | S | 1 | 600 | 60 | dí | Clock + C1 | Wait time (expressed in seconds) for reconnection of the same bank Thời gian đóng các cấp tụ tiếp theo |
| 16 | Step n function (n=1,2,3,4,5) | – | CAP/ON/OFF/ALA | CAP | Out | Cn | Cn relay output function (with n = 1,2,3,4,5) Chọn chế độ tụ CAP |
|
| 17 | Step n power (n=1,2,3,4,5) | KVAr | 0,1 | 999 | 0 | SEt | Cn | Reactive power associated to Cn capacitor. Cài đặt giá trị dung lượng của từng cấp tụ |
| 18 | Alarm n (n=1,2,3,4,5) | – | THHV, THHA, THLA, THDV, THD%a, TMP⁰c, Hlcosfi, Locosfi, ALL |
THHV | ALM | Waming + Cn | Logic alarm asociated to output n. | |
| 19 | Average measurement time | min | 1 | 60 | 15 | AVG | Clock | Average time of measurements expressed in minutes. |
| 20 | Protocol | – | Mod/ DUC | Mod | Prt | – | Type of protocol used in RS485 communication. | |
| 21 | Address | – | 1 | 247 | 31 | Ađ | – | Address of network device |
| 22 | Baud rate | bps | 9.6k/19.2k/38.4k/57.6k/115.2k | 9.6k | bPS | – | Baudrate | |
| 23 | Over-voltage alarm threshold | V | 90% primary VT | 110% primary VT | 110% prim.VT | tHH | V | Threshold voltage for over-voltage alarm |
| 24 | Over – voltage alarm delay | s | 1 | 255 | 10 | tHH | Clock + V | Delay in seconds for over – voltage alarm and consequent disconnection of all batteries |
| 25 | Over- current alarm threshold | A | 90% primary CT | 120% primary CT | 120% prim.CT | tHH | A | Threshold current for over – current alarm |
| 26 | Over – curren alarm delay | s | 1 | 255 | 10 | tHH | Clock + A | Delay in seconds for over- current alarm |
| 27 | Low voltage alarm threshold | V | 90% primary VT | 110% primary VT | OFF | tHL | V | Threshold voltage for voltage too low alarm |
| 28 | Low voltage alarm delay | s | 1 | 255 | 10 | tHL | Orologio + V | Delay in seconds for voltage too low alarm |
| 29 | Low current alarm threshold | A | 0,7% primary CT | 10% primary CT | 0,7% prim.CT | tHL | A | Threshold current for current too low alarm |
| 30 | Low current alarm delay | s | 1 | 255 | 10 | tHL | Clock + A | Delay in seconds for curent too low alarm and consequent disconnection of all batteries |
| 31 | THDV alarm threshold | % | 0 | 100 | OFF (999) | tHH | THD% + V | Threshold for harmonic distortion voltage (THDV%) too high alarm. Set 999 for disabale alarm (OFF) |
| 32 | THDV alarm delay | s | 1 | 255 | 10 | tHH | Clock + THD% + V | Alarm delay in seconds for (THDV% too high and consequent disconnection of all batteries |
| 33 | THDI alarm threshold | % | 0 | 100 | OFF (999) | tHH | THD% + A | Harmonic distortion current threshold (THDI%) too hight.Set 999 for disable alarm (OFF) |
| 34 | THDI alarm delay | s | 1 | 255 | 10 | tHH | Clock + A | Delay in seconds for THDI% too high alarm and consequent disconnection of all batteries |
| 35 | Temperature alarm threshold | ⁰C | 0 | 80 | 60 | tHH | ⁰C | Threshold for temperature too high alarm.Set 999 for disable alarm (OFF) |
| 36 | Temperature alarm delay | s | 1 | 255 | 10 | tHH | Clock + ⁰C | Delay in seconds for temperature too high alarm and consequent disconnection of all batteries |
| 37 | FW version | – | read only parameter | rEL | – | Power Factor Controller FW release version | ||
| 38 | Reset | – | ALL/ PEA/Avg/Acq/ALA/Cn/Opn (n=1,2,3,4,5) | rSt | – | Reset commands | ||
